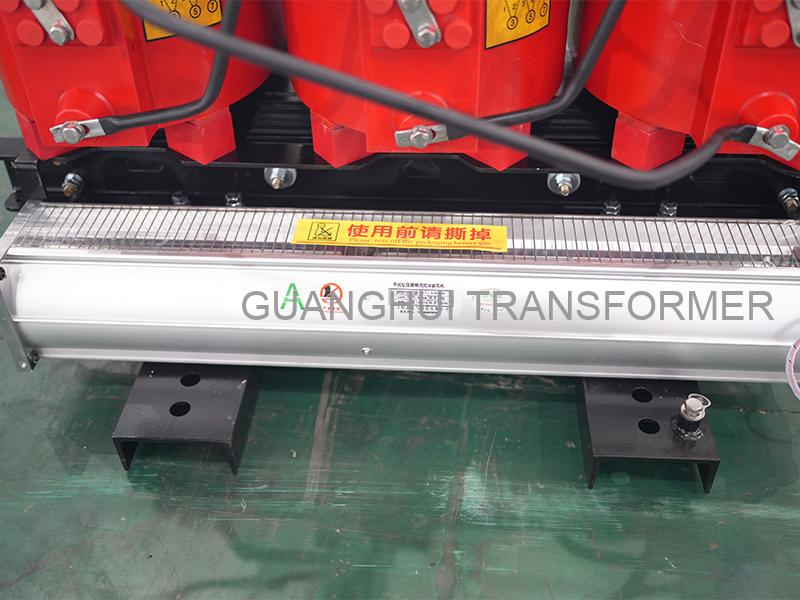

Le transformateur sec en résine coulée est la solution idéale pour la distribution d'énergie centralisée dans les sous-stations intérieures et de moyenne à grande taille. Fabriqué en résine époxy haute résistance coulée sous vide, il bénéficie d'une optimisation acoustique et d'une structure de distribution très stable, garantissant une alimentation électrique précise et sans huile. Conforme à la norme d'efficacité énergétique Tier 1 (NX1), il réduit les pertes de 35 % à 45 %. Son étanchéité à la poussière et l'absence de risque d'incendie en font le choix le plus sûr et le plus fiable pour les immeubles de bureaux, les grandes usines, les bâtiments municipaux et les centres de données de pointe, assurant un fonctionnement continu avec des coûts d'exploitation minimaux.
Paramètres principaux :
• Efficacité énergétique :Niveau 1 d'efficacité (GB 20052-2024 NX1), maximisant le retour sur investissement énergétique.
• Structure:Isolation en résine moulée solide + acier au silicium de haute qualité (décharge partielle ≤5pC).
• Enceinte :Armoires sur mesure IP40+ disponibles pour les intégrations intérieures complexes.
Avantages clés du fabricant
Conforme aux normes GB 20052-2024 Tier 1. Grâce à l'utilisation d'acier CRGO de haute qualité, il réduit les pertes à vide et en charge de 35 % à 45 %, permettant ainsi des économies d'électricité considérables pour une distribution continue.
Le procédé de moulage sous vide avancé minimise les espaces d'air internes, permettant d'atteindre une décharge partielle ≤ 5 pC. Ceci assure une intégrité d'isolation inégalée et garantit un fonctionnement sûr à long terme.
Conception 100 % sans huile utilisant une résine époxy ignifuge de qualité supérieure. Elle agit comme une barrière auto-extinguible, éliminant totalement les risques d'explosion inhérents aux unités remplies d'huile.
Conçu avec une structure de bobine de distribution optimisée, assurant des sorties de tension très précises (à partir de 10 kV/20 kV) parfaitement adaptées aux charges commerciales et industrielles sensibles.
Disponible en version ouverte ou équipée de boîtiers en acier haute protection IP40 dotés de ports d'entrée de câble étanches, l'isolant parfaitement des environnements intérieurs poussiéreux ou complexes.
Des modules de surveillance intelligents optionnels permettent un suivi à distance et en temps réel de données critiques telles que la température des enroulements et les courants de charge, améliorant ainsi la gestion opérationnelle de l'ensemble du réseau de distribution.
Spécifications clés (Résine coulée NX1 de niveau 1)
| Paramètre | Valeur typique | Description |
| efficacité énergétique | Niveau 1 (GB 20052-2024 NX1) | Économies d'énergie optimales pour les réseaux de distribution intérieurs exigeants et continus. |
| Tension nominale | HT : 10 kV/20 kV LV : 0,4 kV | Sortie de distribution de haute précision pour alimenter directement les machines commerciales et industrielles triphasées. |
| Perte à vide | Environ 0,2 kW ~ 1,8 kW | Gaspillage d'énergie en veille extrêmement faible grâce à l'acier au silicium CRGO de qualité supérieure à faibles pertes. |
| Perte de charge (120℃) | Environ 1,5 kW à 11,0 kW | Excellente efficacité de conversion d'énergie sous des charges de distribution importantes et continues. |
| Sortie partielle | ≤ 5 pC | Pureté d'isolation interne inégalée dans l'industrie grâce au moulage sous vide, réduisant les risques de panne. |
| Structure de protection | IP20 / IP40 (en option) | Peut être fourni avec des boîtiers en acier dédiés pour bloquer la poussière et l'humidité ambiantes importantes. |
Paramètres techniques de la série complète (plateforme SCB13/NX1)
| Capacité (kVA) | Impédance (%) | Sans charge Perte (W) | Perte de charge (DANS) | Poids total (kg) | Dimensions L×P×H (mm) |
| 30 | 4.0 | 130 | 600 | 250 | 800×600×900 |
| 50 | 4.0 | 170 | 850 | 320 | 850×650×950 |
| 100 | 4.0 | 220 | 1400 | 550 | 950×700×1000 |
| 250 | 4.0 | 400 | 2700 | 1050 | 1150×800×1150 |
| 500 | 4.0 | 680 | 4800 | 1700 | 1300×950×1300 |
| 800 | 4.5 | 980 | 7100 | 2300 | 1400×1000×1400 |
| 1250 | 4.5 | 1350 | 10400 | 3200 | 1550×1100×1550 |
| 1600 | 4.5 | 1650 | 12800 | 3800 | 1650×1150×1650 |
| 2000 | 4.5 | 2050 | 15600 | 4500 | 1750×1250×1800 |
| 2500 | 4.5 | 2450 | 19000 | 5300 | 1850×1300×1900 |
| 3150 | 4.5 | 3000 | 23000 | 6500 | 2000×1400×2100 |
Le tableau ci-dessus présente notre plateforme structurelle de base en résine coulée. En tant que modèles de niveau 1 (NX1), les unités finales sont dotées de noyaux hautement optimisés, ce qui garantit que les pertes réelles (watts à vide/en charge) seront nettement inférieures aux limites de référence standard.
Description détaillée
Notre transformateur sec à résine coulée de niveau 1 représente le summum de la distribution d'énergie centralisée en intérieur. Conforme aux normes CEI et nationales, il intègre un noyau en acier au silicium de haute qualité et une structure de bobine moulée sous vide d'une grande stabilité. Son principal atout réside dans sa classe énergétique NX1, qui réduit les pertes électriques de 35 % à 45 % par rapport aux unités traditionnelles. Il garantit ainsi un retour sur investissement rapide pour les grandes installations industrielles, les immeubles de bureaux et les infrastructures municipales à forte consommation, alimentant en continu des charges importantes.
Au-delà de son efficacité, il privilégie une sécurité inégalée. Son isolation en résine totalement exempte d'huile garantit un niveau de décharge partielle ultra-faible (≤ 5 pC) et est intrinsèquement ignifugée. Qu'il soit déployé en version ouverte dans un poste de transformation intérieur propre ou équipé d'une robuste armoire en acier IP40 pour un environnement industriel poussiéreux, il assure une distribution d'énergie centralisée, silencieuse et d'une fiabilité à toute épreuve.
FAQ
Le procédé de coulée de résine sous vide est la technologie déterminante qui garantit la sécurité, la longévité et l'efficacité de nos transformateurs secs :
1) Éliminer les décharges partielles :En coulant la résine époxy sous vide poussé, toutes les bulles d'air microscopiques sont éliminées des enroulements avant le durcissement de la résine. Les bulles d'air présentes dans l'isolant haute tension provoquent des décharges partielles (de minuscules étincelles internes) qui finissent par détruire l'isolant. Notre procédé sous vide garantit un taux de décharge partielle ≤ 5 pC, assurant ainsi un fonctionnement sûr du noyau pendant plus de 25 ans.
2) Résistance structurelle extrême :Une fois la résine durcie, les enroulements de cuivre sont enrobés dans un bloc solide et extrêmement dur. Ceci confère au transformateur une résistance mécanique immense, lui permettant de supporter sans problème les chocs électromagnétiques massifs générés lors des courts-circuits, sans se déformer.
3) Protection contre l'humidité et la poussière :La barrière de résine solide et impénétrable empêche l'humidité élevée, les embruns marins et la poussière industrielle d'atteindre le cuivre conducteur. Le transformateur ne nécessite ainsi aucun entretien, notamment en ce qui concerne le nettoyage interne.
