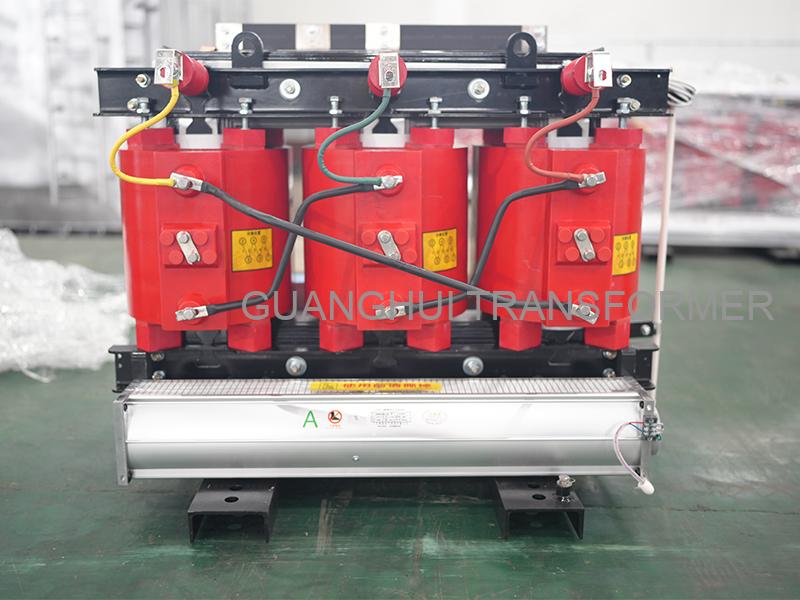

Transformateur sec en résine moulée 11 kV (série SCB13)

Transformateur à sec en résine moulée 11 kV (série SCB13)

Transformateur sec en résine moulée 11 kV (série SCB13)

Le transformateur sec 11 kV à isolation époxy coulée sous vide est un équipement essentiel des réseaux de distribution moyenne tension. Grâce à son isolation en résine époxy coulée sous vide et à sa conception à refroidissement par convection d'air, il allie les avantages d'un fonctionnement sans huile, d'un respect de l'environnement et d'une excellente résistance au feu à une stabilité électrique exceptionnelle. Il est parfaitement adapté aux applications 11 kV à exigences de sécurité strictes, telles que les zones industrielles, les complexes commerciaux, les grands hôpitaux, les centres de données et les usines de fabrication de haute précision. Capable de fonctionner de manière fiable dans des conditions climatiques standard (de -25 °C à 40 °C), il répond efficacement aux besoins de transport et de distribution des réseaux de moyenne capacité.

Paramètres principaux :

• Efficacité énergétique :Niveau d'efficacité 2 (Conforme à la norme GB 20052-2024).

• Structure:Isolation en résine coulée + refroidissement par convection d'air (entièrement fermé, étanche à la poussière et à l'humidité).

• Garantie :Garantie standard de 3 ans.

Demandez votre solution personnalisée

Caractéristiques du produit

Sûr et écologique

L'isolation en résine coulée garantit un fonctionnement sans huile et offre d'excellentes propriétés ignifuges et auto-extinguibles, éliminant ainsi les risques d'explosion. L'absence d'émissions la rend idéale pour les zones habitées.

Faibles pertes et longue durée de vie

L'efficacité de niveau 2 et les enroulements en cuivre pur réduisent considérablement les pertes de fonctionnement. La structure en résine résiste à la corrosion par l'humidité et la poussière, assurant une durée de vie de plus de 25 ans.

Haute fiabilité

Doté de régulateurs de température intelligents, d'alarmes de surchauffe et d'une protection contre les courts-circuits, cet appareil entièrement fermé est conçu pour résister aux environnements intérieurs complexes ou semi-extérieurs.

Forte adaptabilité

Sa conception compacte permet une installation murale intérieure, une installation au sol ou une installation extérieure simplifiée sans nécessiter de fosse à huile. Elle offre une capacité de surcharge de 1,2 fois lors des pics de consommation.

entretien minimal

Aucun test d'huile n'est requis. Il suffit de nettoyer périodiquement les canaux de refroidissement et de vérifier l'état de l'isolation en résine. Une technologie éprouvée garantit un taux de défaillance très faible et des coûts d'exploitation et de maintenance minimaux.

Fonctionnement silencieux

Conçu avec un noyau silencieux et des supports absorbant les vibrations, ce modèle présente un niveau sonore de 5 à 8 dB inférieur à celui des modèles traditionnels à bain d'huile, ce qui le rend particulièrement adapté aux hôpitaux et aux écoles.

Spécifications clés (11 kV, type sec)

Paramètre	Valeur typique	Description
Capacité nominale	Sur mesure (par exemple, 50 kVA - 500 kVA)	Conçus sur mesure pour répondre à des charges spécifiques, ils satisfont différents besoins de distribution de moyenne capacité.
Tension nominale	Haute tension : 11 kV \| Basse tension : 0,4 kV	Entrées personnalisables (par exemple, 6 kV, 10 kV) pour s'adapter aux différentes normes des réseaux moyenne tension.
Groupe vectoriel	Dyn11 / Yyn0	Groupes de connexion standard assurant un câblage simple et la compatibilité avec les systèmes triphasés.
Impédance	4,5 % à 6,5 %	La norme limite les courants de court-circuit à 5-6 %, protégeant ainsi les équipements de distribution en aval.
Perte à vide	≤ 0,22 kW	Conforme à la norme Tier 2 ; la faible consommation d'énergie en veille permet de réaliser d'importantes économies d'électricité.
Perte de charge (120℃)	≤ 1,4 kW	Les enroulements en cuivre réduisent les pertes par résistance, convertissant l'énergie avec une grande efficacité.
Augmentation de la température du bobinage	≤ 100K (Classe F)	L'isolation en résine et la convection de l'air agissent en synergie pour prévenir le vieillissement de l'isolation à haute température.
Niveau sonore	≤ 45~50 dB(A)	Sa conception absorbant les chocs la rend idéale pour les installations à forte densité de population et sensibles au bruit.
Méthode de refroidissement	MARCHE / ARRÊT	Refroidissement par air naturel pour les charges standard ; l'air forcé (AF) peut augmenter la capacité de 30 %.

Description détaillée

Le transformateur sec 11 kV à isolation résine (dont la gamme SCB13 est le modèle phare) est un équipement de distribution triphasé de classe 2, doté d'une isolation résine et d'un système de refroidissement par convection d'air. Il constitue une solution optimale pour les réseaux de distribution 11 kV de moyenne capacité à travers le pays. Son principal atout réside dans sa sécurité exceptionnelle et son faible impact environnemental. Équipé de systèmes d'isolation et de régulation thermique complets, il est parfaitement adapté aux environnements confinés ou à forte densité de population.

La structure en résine moulée sous vide isole efficacement les enroulements de l'humidité et de la poussière, prévenant ainsi la dégradation de l'isolation. Surtout, elle est hautement ignifuge et auto-extinguible, éliminant totalement les risques de fuite et d'incendie associés aux transformateurs immergés dans l'huile. Les enroulements en cuivre garantissent une faible résistance électrique, tandis que le refroidissement par air assure un fonctionnement très stable et à faibles pertes. Offrant une capacité de surcharge robuste et fonctionnant parfaitement de -25 °C à 40 °C, ce transformateur fournit une alimentation électrique fiable pour les opérations de haute précision et les infrastructures publiques critiques.

Paramètres et scénarios du type SCB10

Paramètre	Valeur typique	Description
efficacité énergétique	GB 20052-2024 Niveau 2 (NX2)	S'adapte aux exigences de base en matière d'économie d'énergie.
Perte à vide	Environ 0,28 kW	Légèrement supérieure à la SCB13, elle répond aux besoins fondamentaux en moyenne tension.
Perte de charge (120℃)	Environ 1,4 kW	Conforme au modèle SCB13 de même capacité.
Sortie partielle	≤ 10 pC	Performances d'isolation fiables, garantissant la sécurité de fonctionnement.
Matières de base	Acier au silicium standard de haute qualité	Il permet d'équilibrer la perméabilité magnétique et le coût des opérations conventionnelles.
Scénarios applicables	Budget limité, charge ≤ 60 %	Idéal pour les réseaux 11 kV couvrant les zones résidentielles ordinaires, les petits centres commerciaux et les mises à niveau de réseaux plus anciens où une alimentation électrique de base et sécurisée est requise.

Référence technique standard de la série SCB13

Capacité (kVA)	Impédance (%)	Sans charge Perte (W)	Perte de charge (DANS)	Poids total (kg)	Dimensions L×P×H (mm)
50	4.0	170	850	320	850×650×950
100	4.0	220	1400	550	950×700×1000
160	4.0	280	1900	750	1050×750×1050
200	4.0	340	2300	880	1100×800×1100
250	4.0	400	2700	1050	1150×800×1150
315	4.0	480	3300	1250	1200×850×1200
400	4.0	570	3900	1450	1250×900×1250
500	4.0	680	4800	1700	1300×950×1300

Le tableau présente les paramètres standard de la plateforme technologique SCB13 de type sec. Les dimensions et les poids sont donnés à titre indicatif et peuvent varier en fonction des boîtiers ou des configurations de ventilateurs de refroidissement.

FAQ

Le transformateur sec de 11 kV est largement utilisé dans les bâtiments commerciaux, les centres de données et les réseaux d'alimentation électrique des métros. Il ne contient pas d'huile inflammable et peut être installé à l'intérieur sans local coupe-feu indépendant, garantissant ainsi une conversion d'énergie en toute sécurité.

Notre transformateur sec 11 kV utilise une résine coulée de haute qualité comme matériau isolant. Ce matériau offre une excellente résistance à l'humidité et des performances d'isolation stables, prolongeant ainsi considérablement la durée de vie du transformateur sec 11 kV en milieu humide.

Le transformateur sec de 11 kV est équipé de ventilateurs à régulation thermique intelligente. Lorsque la température de l'enroulement augmente, les dispositifs de refroidissement se mettent en marche automatiquement afin de garantir un fonctionnement stable du transformateur sec de 11 kV, même en cas de fonctionnement prolongé à forte charge.

Le transformateur sec de 11 kV élimine les risques de fuite d'huile et d'explosion. Dépourvu de fluide combustible, il répond aux normes de sécurité incendie les plus strictes pour les zones à forte densité de population et les postes de distribution électrique intérieurs.

Notre usine propose des solutions sur mesure pour tous les modèles de transformateurs secs 11 kV. Nous adaptons les paramètres des bobines et les dimensions du boîtier afin de répondre aux besoins spécifiques de nos clients en matière de distribution d'énergie sur le réseau.
