หม้อแปลงไฟฟ้าแบบแห้งชนิดหล่อเรซินสำหรับใช้ภายในอาคาร เป็นแกนจ่ายไฟที่มีความน่าเชื่อถือสูง ออกแบบมาโดยเฉพาะสำหรับสถานีไฟฟ้าย่อยภายในอาคาร ห้องไฟฟ้าในอาคารสูง และศูนย์ข้อมูลเชิงพาณิชย์ ใช้ฉนวนเรซินอีพ็อกซีหล่อสุญญากาศที่มีความแข็งแรงสูง ทำงานได้โดยปราศจากน้ำมัน ทำให้มั่นใจได้ถึงความปลอดภัยจากอัคคีภัยและมลพิษเป็นศูนย์ ออกแบบมาให้มีขนาดกะทัดรัดและลดเสียงรบกวนให้เหลือน้อยที่สุด จึงสามารถผสานรวมเข้ากับชุดสวิตช์เกียร์ภายในอาคารได้อย่างลงตัว ให้การส่งกำลังไฟฟ้าที่มีเสถียรภาพสูงสำหรับศูนย์โหลดเฉพาะจุด พร้อมทั้งเป็นไปตามมาตรฐานประสิทธิภาพพลังงานระดับ Tier 2
พารามิเตอร์หลัก:
• ประสิทธิภาพการใช้พลังงาน:ประสิทธิภาพระดับ Tier 2 (SCB10 Series, GB 20052-2024 NX2)
• โครงสร้าง:ดีไซน์กะทัดรัดสำหรับใช้ภายในอาคาร + ผลิตจากเรซินหล่อขึ้นรูปด้วยระบบสุญญากาศ (IP20/IP40)
• โหมดทำความเย็น:โหมดคู่ AN/AF (ระบบเป่าลมช่วยเพิ่มประสิทธิภาพได้อย่างปลอดภัยสูงสุดถึง 30%)
คุณสมบัติของผลิตภัณฑ์
โครงสร้างปราศจากน้ำมันโดยสมบูรณ์ ผลิตจากเรซินอีพ็อกซีหล่อแบบสุญญากาศ ทนไฟและดับไฟได้เองโดยสมบูรณ์ เป็นไปตามข้อกำหนดด้านความปลอดภัยของอาคารสำหรับอาคารสูงและชั้นใต้ดินอย่างเคร่งครัด
ออกแบบมาโดยเฉพาะสำหรับสถานีไฟฟ้าย่อยภายในอาคารที่มีพื้นที่จำกัด ขนาดกะทัดรัดช่วยให้สามารถติดตั้งร่วมกับอุปกรณ์สวิตช์เกียร์แรงดันต่ำมาตรฐานได้อย่างราบรื่นโดยไม่เปลืองพื้นที่
โดดเด่นด้วยแกนเหล็กซิลิคอนคุณภาพสูงที่ประกอบด้วยข้อต่อแบบขั้นบันได 45 องศา ซึ่งช่วยลดการสั่นสะเทือนของสนามแม่เหล็กได้อย่างมาก ทำให้ระดับเสียงภายในอาคารต่ำมาก เหมาะสำหรับสภาพแวดล้อมเชิงพาณิชย์ที่เงียบสงบ
เป็นไปตามมาตรฐานประสิทธิภาพ SCB10 Tier 2 (NX2) สร้างสมดุลที่ลงตัวระหว่างการลงทุนเริ่มต้นและการประหยัดพลังงานในระยะยาวสำหรับโหลดอุตสาหกรรมมาตรฐาน
มีให้เลือกทั้งแบบเปิดโล่ง (IP00) หรือแบบมีตู้เหล็กป้องกันระดับ IP20/IP40 ซึ่งช่วยป้องกันสัตว์รบกวนหรือการสัมผัสโดยไม่ตั้งใจของมนุษย์ภายในห้องไฟฟ้าส่วนกลาง
การออกแบบแบบโซลิดสเตทหมายความว่าไม่ต้องทดสอบน้ำมัน กรอง หรือเปลี่ยนถ่ายน้ำมัน เพียงแค่ตรวจสอบให้แน่ใจว่าห้องภายในมีการระบายอากาศที่ดี และเช็ดฝุ่นออกจากช่องระบายความร้อนเป็นระยะๆ
ข้อมูลจำเพาะหลัก (รุ่น SCB10 สำหรับใช้ภายในอาคาร)
| พารามิเตอร์ | ค่าทั่วไป | คำอธิบาย |
| ประสิทธิภาพการใช้พลังงาน | ระดับ 2 (GB 20052-2024 NX2) | เป็นพื้นฐานที่มีประสิทธิภาพคุ้มค่าสูงสำหรับการจัดจำหน่ายภายในอาคารแบบมาตรฐาน |
| แรงดันไฟฟ้าที่กำหนด | แรงดันสูง: 10kV/20kV LV: 0.4 kV | ลดแรงดันไฟฟ้าหลักจากโครงข่ายไฟฟ้าลงโดยตรงให้เหลือระดับที่ปลอดภัยสำหรับการใช้งานภายในอาคาร |
| กลุ่มเวกเตอร์ | ไดน์11 | การเชื่อมต่อหลักที่ช่วยให้สามารถจัดการกับโหลดภายในอาคารที่ไม่สมดุลได้อย่างมีประสิทธิภาพ |
| ระดับฉนวนกันความร้อน | ระดับ F (155℃) / ระดับ H (180℃) | เรซินอีพ็อกซีชนิดแข็งให้ความทนทานต่อความร้อนสูงในระหว่างการใช้งานอย่างต่อเนื่อง |
| การปล่อยบางส่วน | ≤ 10pC | ฉนวนภายในมีความบริสุทธิ์สูง เชื่อถือได้ ป้องกันการชำรุดเสียหายในระยะยาว |
| วิธีการทำความเย็น | เปิด/ปิด (โหมดคู่) | ระบบระบายอากาศธรรมชาติรองรับภาระงานพื้นฐาน ส่วนระบบระบายอากาศแบบบังคับ (AF) ช่วยเพิ่มประสิทธิภาพได้สูงสุดถึง 30% |

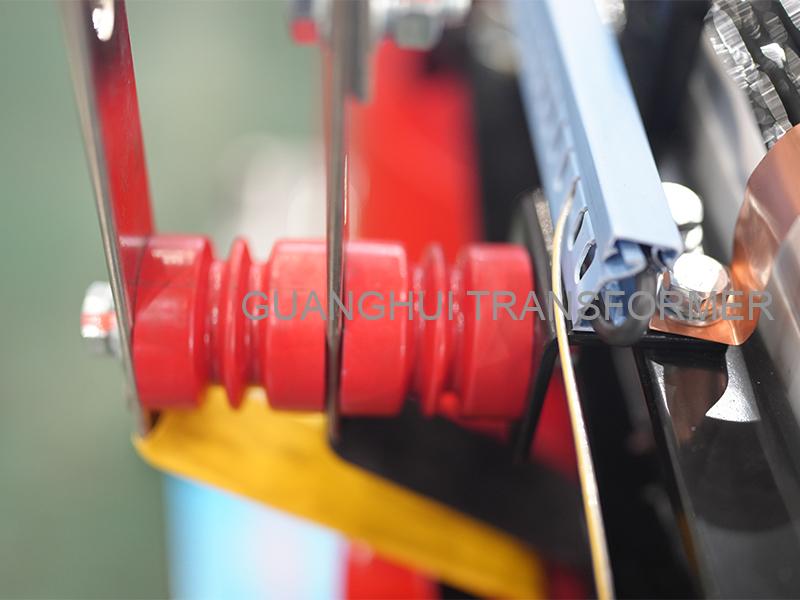

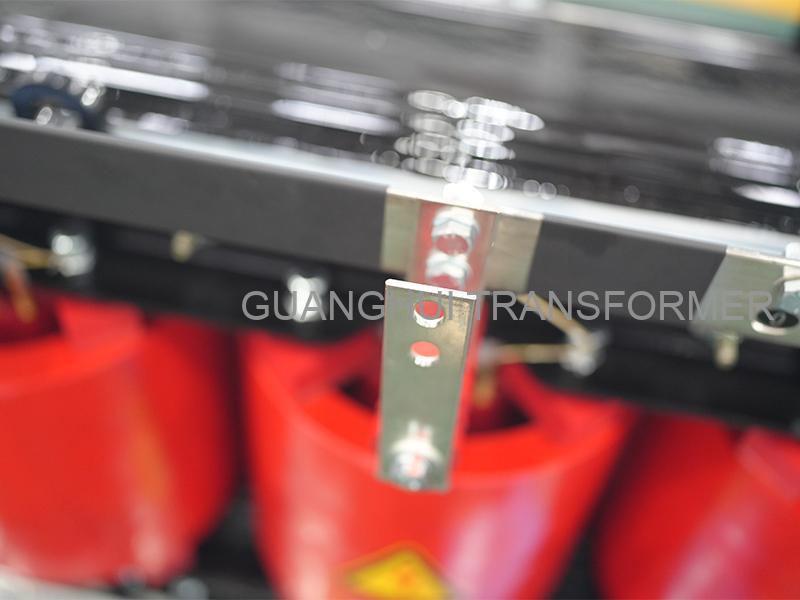

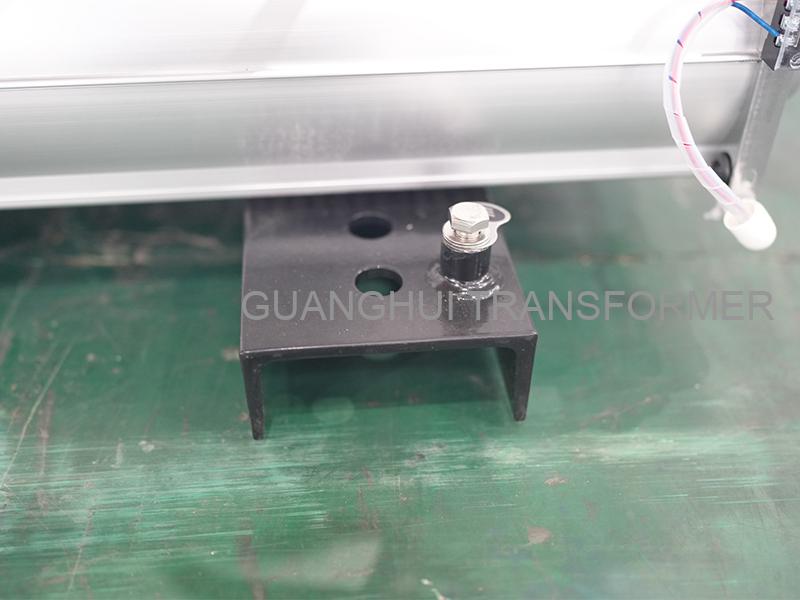

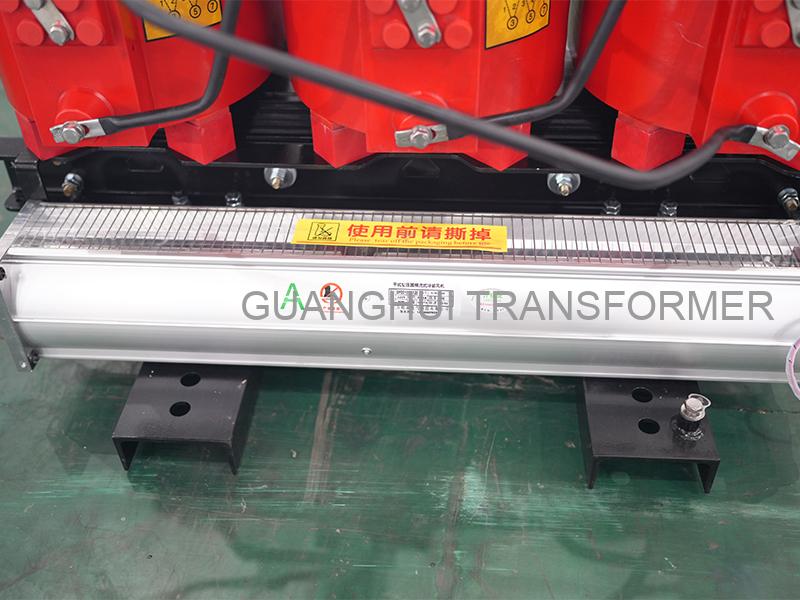

[ภาพหม้อแปลงไฟฟ้าแบบแห้งชนิดหล่อเรซินสำหรับใช้ภายในอาคาร]
เอกสารอ้างอิงทางเทคนิคฉบับเต็ม (แพลตฟอร์ม SCB10: 30kVA ~ 3150kVA)
| ความจุ (กิโลโวลต์แอมป์) | อิมพีแดนซ์ (%) | ไม่มีโหลด การสูญเสีย (W) | การสูญเสียโหลด (ใน) | น้ำหนักรวม (กก.) | มิติ กว้าง×ลึก×สูง (มม.) |
| 30 | 4.0 | 180 | 600 | 250 | 800×600×900 |
| 50 | 4.0 | 240 | 870 | 320 | 850×650×950 |
| 100 | 4.0 | 380 | 1500 | 550 | 950×700×1000 |
| 160 | 4.0 | 540 | 2000 | 750 | 1050×750×1050 |
| 200 | 4.0 | 620 | 2400 | 880 | 1100×800×1100 |
| 250 | 4.0 | 720 | 2800 | 1050 | 1150×800×1150 |
| 315 | 4.0 | 880 | 3400 | 1250 | 1200×850×1200 |
| 400 | 4.0 | 980 | 4100 | 1450 | 1250×900×1250 |
| 500 | 4.0 | 1160 | 4900 | 1700 | 1300×950×1300 |
| 630 | 4.5 | 1340 | 6200 | 1950 | 1350×1000×1350 |
| 800 | 4.5 | 1520 | 7500 | 2300 | 1400×1000×1400 |
| 1000 | 4.5 | 1770 | 8800 | 2700 | 1450×1050×1450 |
| 1250 | 4.5 | 2090 | 10800 | 3200 | 1550×1100×1550 |
| 1600 | 4.5 | 2450 | 13200 | 3800 | 1650×1150×1650 |
| 2000 | 4.5 | 3000 | 16000 | 4500 | 1750×1250×1800 |
| 2500 | 4.5 | 3600 | 19500 | 5300 | 1850×1300×1900 |
| 3150 | 4.5 | 4300 | 24000 | 6500 | 2000×1400×2100 |
* ตารางด้านบนแสดงช่วงพารามิเตอร์ทั้งหมดสำหรับแพลตฟอร์ม SCB10 มาตรฐานสำหรับใช้งานภายในอาคาร ขนาดและน้ำหนักใช้เป็นข้อมูลอ้างอิงที่แม่นยำสำหรับการวางแผนพื้นที่ห้องไฟฟ้า ตู้ป้องกัน (IP20/IP40) จะทำให้ขนาดโดยรวมเปลี่ยนแปลงเล็กน้อย
คำถามที่พบบ่อย
เนื่องจากหม้อแปลงไฟฟ้าแบบแห้งที่ใช้ภายในอาคารอาศัยอากาศโดยรอบในการระบายความร้อน การระบายอากาศที่เหมาะสมจึงมีความสำคัญอย่างยิ่งต่อการรักษาประสิทธิภาพและอายุการใช้งาน:
1) การเคลียร์พื้นที่:คุณต้องรักษาระยะห่างขั้นต่ำ 0.8 เมตรถึง 1.0 เมตรจากผนังและอุปกรณ์สวิตช์โดยรอบ เพื่อให้มั่นใจได้ว่าอากาศจะเข้าและออกได้อย่างสะดวกรอบๆ ขดลวดเรซิน
2) การระบายอากาศภายในห้อง:ห้องไฟฟ้าไม่สามารถปิดสนิทได้ทั้งหมด ต้องมีช่องระบายอากาศที่เพียงพอสำหรับการระบายอากาศตามธรรมชาติ สำหรับรุ่นที่มีกำลังการระบายอากาศสูง (≥800kVA) ห้องจะต้องติดตั้งพัดลมดูดอากาศแบบแอคทีฟไว้ใกล้เพดานเพื่อระบายอากาศร้อนที่ลอยขึ้น ทำให้มั่นใจได้ว่าอุณหภูมิแวดล้อมจะไม่เกิน 40℃
3) การเลือกตู้ครอบ:หากภายในอาคารมีผู้คนสัญจรไปมามาก หรือมีความเสี่ยงต่อสัตว์ฟันแท้ ควรเลือกตู้ครอบป้องกันระดับ IP20 หรือ IP40 โปรดทราบว่า ตู้ครอบป้องกันจำเป็นต้องมีการระบายอากาศภายในห้องที่เข้มงวดกว่าเล็กน้อย เพื่อชดเชยการไหลเวียนของอากาศที่ถูกจำกัดซึ่งเกิดจากตะแกรงเหล็กป้องกัน
