ในด้านการกระจายและการแปลงพลังงานไฟฟ้า หม้อแปลงไฟฟ้ามีบทบาทสำคัญในการรับประกันการถ่ายโอนพลังงานไฟฟ้าอย่างมีประสิทธิภาพและปลอดภัยในระดับแรงดันไฟฟ้าต่างๆ ในบรรดาหม้อแปลงไฟฟ้าประเภทต่างๆ ที่มีอยู่ หม้อแปลงไฟฟ้าแบบแห้งได้กลายเป็นตัวเลือกที่ได้รับความนิยมสำหรับงานหลายประเภทเนื่องจากคุณลักษณะและข้อดีที่เป็นเอกลักษณ์ บทความนี้มีจุดมุ่งหมายเพื่อให้ภาพรวมที่ครอบคลุมเกี่ยวกับหม้อแปลงไฟฟ้าแบบแห้ง โดยสำรวจคำจำกัดความ หลักการทำงาน ประเภท ประโยชน์ และการใช้งาน

บทนำเกี่ยวกับหม้อแปลงไฟฟ้าแบบแห้ง

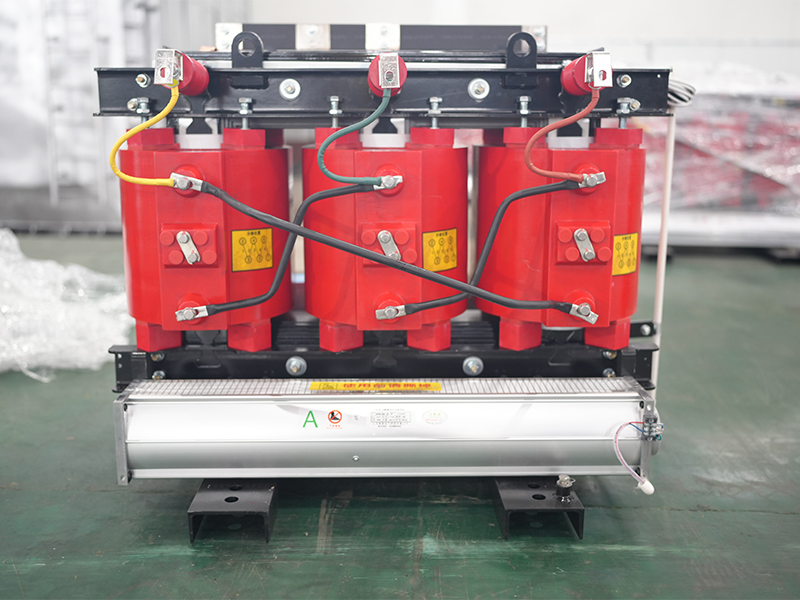

หม้อแปลงแบบแห้ง ตามชื่อที่บ่งบอก คือหม้อแปลงไฟฟ้าชนิดหนึ่งที่ทำงานโดยไม่ต้องใช้สารฉนวนเหลว เช่น น้ำมัน แต่ใช้ฉนวนเป็นอากาศหรือวัสดุฉนวนแข็ง เช่น อีพ็อกซีเรซิน วานิช หรือโพลีเอสเตอร์เรซิน เพื่อการเป็นฉนวนและการระบายความร้อน ความแตกต่างพื้นฐานนี้ทำให้หม้อแปลงแบบแห้งแตกต่างจากหม้อแปลงแบบแช่น้ำมัน และมีข้อดีหลายประการที่ทำให้เหมาะสำหรับสภาพแวดล้อมและการใช้งานเฉพาะด้าน

การไม่มีของเหลวในหม้อแปลงแบบแห้งหม้อแปลงแบบแห้งช่วยลดความเสี่ยงที่เกี่ยวข้องกับการรั่วไหล การหก และไฟไหม้ของน้ำมัน ทำให้มีความปลอดภัยและเป็นมิตรต่อสิ่งแวดล้อมมากขึ้น นอกจากนี้ การออกแบบที่กะทัดรัดและน้ำหนักที่ลดลงทำให้ติดตั้งและบำรุงรักษาได้ง่ายขึ้น โดยเฉพาะในพื้นที่จำกัดหรือพื้นที่ที่มีโครงสร้างจำกัด คุณลักษณะเหล่านี้ส่งผลให้หม้อแปลงแบบแห้งได้รับความนิยมเพิ่มขึ้นในอุตสาหกรรมต่างๆ รวมถึงอาคารพาณิชย์ โรงพยาบาล ศูนย์ข้อมูล ระบบพลังงานหมุนเวียน และอื่นๆ

หลักการทำงานของหม้อแปลงไฟฟ้าแบบแห้ง

เช่นเดียวกับหม้อแปลงไฟฟ้าทุกชนิด หม้อแปลงไฟฟ้าแบบแห้งทำงานบนหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า ประกอบด้วยขดลวดปฐมภูมิและขดลวดทุติยภูมิ ซึ่งพันรอบแกนเหล็กแผ่นบาง เมื่อกระแสสลับ (AC) ไหลผ่านขดลวดปฐมภูมิ จะเกิดสนามแม่เหล็กเปลี่ยนแปลงซึ่งเหนี่ยวนำให้เกิดแรงเคลื่อนไฟฟ้า (EMF) ในขดลวดทุติยภูมิ ทำให้เกิดการถ่ายโอนพลังงานไฟฟ้าจากวงจรหนึ่งไปยังอีกวงจรหนึ่งโดยไม่มีการเชื่อมต่อทางไฟฟ้าโดยตรงระหว่างขดลวด

ในหม้อแปลงแบบแห้ง ความร้อนที่เกิดขึ้นระหว่างการทำงานจะถูกระบายออกทางกระแสลมธรรมชาติหรือการระบายอากาศแบบบังคับ ขึ้นอยู่กับวิธีการระบายความร้อนที่ใช้ การระบายความร้อนด้วยอากาศธรรมชาติ (AN) อาศัยการพาความร้อนของอากาศรอบพื้นผิวของหม้อแปลงเพื่อระบายความร้อน ในขณะที่การระบายความร้อนด้วยอากาศแบบบังคับ (AF) ใช้พัดลมหรือเครื่องเป่าลมเพื่อเพิ่มการไหลเวียนของอากาศและปรับปรุงประสิทธิภาพการระบายความร้อน การเลือกวิธีการระบายความร้อนขึ้นอยู่กับขนาด พิกัดกำลัง และข้อกำหนดการใช้งานของหม้อแปลง

ประเภทของหม้อแปลงไฟฟ้าแบบแห้ง

หม้อแปลงแบบแห้งสามารถจำแนกออกเป็นสองประเภทหลักๆ โดยพิจารณาจากวิธีการฉนวนและการห่อหุ้ม ได้แก่ หม้อแปลงแบบแห้งชนิดหล่อเรซิน (CRT) และหม้อแปลงแบบอัดฉีดด้วยแรงดันสุญญากาศ (VPI)

หม้อแปลงแบบแห้งชนิดเรซินหล่อ (CRT):ในหม้อแปลง CRT ขดลวดปฐมภูมิและทุติยภูมิจะถูกหุ้มด้วยเรซินอีพ็อกซี ซึ่งให้การป้องกันที่ดีเยี่ยมจากความชื้น ฝุ่นละออง การกัดกร่อน และปัจจัยด้านสิ่งแวดล้อมอื่นๆ การหุ้มนี้ยังช่วยเพิ่มความแข็งแรงทางกลและความต้านทานต่อการลัดวงจรของหม้อแปลงอีกด้วย หม้อแปลง CRT เหมาะสำหรับพื้นที่ที่มีความชื้นสูง การติดตั้งภายในอาคาร และพื้นที่เสี่ยงต่อการเกิดอัคคีภัย เนื่องจากไม่ดูดความชื้น ไม่ติดไฟ และไม่ต้องบำรุงรักษา มีให้เลือกหลายขนาดกำลังไฟฟ้าตั้งแต่ไม่กี่กิโลโวลต์แอมป์ไปจนถึงหลายพันกิโลโวลต์แอมป์ โดยมีระดับฉนวนโดยทั่วไปสูงถึง F (อุณหภูมิเพิ่มขึ้น 90°C)

หม้อแปลงไฟฟ้าแบบอัดฉีดด้วยแรงดันสุญญากาศ (VPI):หม้อแปลง VPI ใช้กระบวนการอัดฉีดด้วยแรงดันสุญญากาศเพื่อเคลือบสารเคลือบฉนวนหรือเรซินลงบนขดลวด กระบวนการนี้ช่วยให้สารเคลือบฉนวนแทรกซึมเข้าไปในโครงสร้างขดลวดได้อย่างสมบูรณ์ ทำให้ได้ฉนวนที่ดีเยี่ยมและทนต่อความชื้น หม้อแปลง VPI มีชื่อเสียงในด้านความน่าเชื่อถือสูง อายุการใช้งานยาวนาน และความสามารถในการทนต่อสภาวะการทำงานที่รุนแรง มักใช้ในงานอุตสาหกรรมที่ความทนทานและประสิทธิภาพเป็นสิ่งสำคัญ

ข้อดีของหม้อแปลงไฟฟ้าแบบแห้ง

การนำหม้อแปลงแบบแห้งมาใช้มีข้อดีหลายประการเหนือกว่าหม้อแปลงแบบแช่น้ำมันแบบดั้งเดิม ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับงานหลายประเภท:

1. ความปลอดภัยที่เพิ่มขึ้น:การไม่มีสารฉนวนเหลวช่วยขจัดความเสี่ยงจากการรั่วไหล การหก และไฟไหม้ของน้ำมัน ลดโอกาสที่จะเกิดความเสียหายต่อสิ่งแวดล้อมและการบาดเจ็บส่วนบุคคล นอกจากนี้ หม้อแปลงไฟฟ้าแบบแห้งยังสามารถดับไฟได้เอง ซึ่งช่วยเพิ่มความปลอดภัยยิ่งขึ้น

2. ความเป็นมิตรต่อสิ่งแวดล้อม:หม้อแปลงแบบแห้งไม่มีสารอันตราย เช่น โพลีคลอริเนเต็ดไบฟีนิล (PCB) ซึ่งมักใช้ในหม้อแปลงแบบแช่น้ำมันรุ่นเก่า ทำให้เป็นมิตรต่อสิ่งแวดล้อมมากขึ้นและสอดคล้องกับกฎระเบียบด้านสิ่งแวดล้อมในปัจจุบัน

3. ลดค่าใช้จ่ายในการบำรุงรักษา:หม้อแปลงไฟฟ้าแบบแห้งที่มีฉนวนแข็งและระบบระบายความร้อนด้วยอากาศนั้น ต้องการการบำรุงรักษาเพียงเล็กน้อยเมื่อเทียบกับหม้อแปลงไฟฟ้าแบบแช่น้ำมัน ไม่จำเป็นต้องทดสอบ เปลี่ยน หรือควบคุมการรั่วไหลของน้ำมันเป็นประจำ ซึ่งช่วยลดต้นทุนการดำเนินงานและเวลาหยุดทำงาน

4. ดีไซน์กะทัดรัด:หม้อแปลงไฟฟ้าแบบแห้งโดยทั่วไปจะมีน้ำหนักเบาและขนาดเล็กกว่าหม้อแปลงไฟฟ้าแบบแช่น้ำมันที่มีขนาดพิกัดเท่ากัน ทำให้ติดตั้งและขนส่งได้ง่ายกว่า การออกแบบที่กะทัดรัดยังช่วยให้สามารถติดตั้งได้หลากหลายมากขึ้น รวมถึงชั้นบนและดาดฟ้าของอาคาร

5. ความทนทานต่อไฟที่ดีขึ้น:เนื่องจากหม้อแปลงไฟฟ้าแบบแห้งไม่ติดไฟ จึงเหมาะสำหรับการติดตั้งในพื้นที่ที่มีความเสี่ยงต่อการเกิดอัคคีภัยสูง เช่น โรงพยาบาล โรงเรียน และอาคารพาณิชย์ นอกจากนี้ยังสามารถติดตั้งใกล้กับโหลดได้โดยไม่จำเป็นต้องใช้มาตรการป้องกันอัคคีภัยที่ซับซ้อน

การใช้งานหม้อแปลงไฟฟ้าแบบแห้ง

ความอเนกประสงค์และข้อดีของหม้อแปลงไฟฟ้าแบบแห้ง ทำให้มีการนำไปใช้งานอย่างแพร่หลายในอุตสาหกรรมและแอปพลิเคชันต่างๆ:

1.อาคารพาณิชย์:หม้อแปลงไฟฟ้าแบบแห้งมักใช้ในอาคารสำนักงาน ห้างสรรพสินค้า และโรงแรม เพื่อให้การจ่ายกระแสไฟฟ้ามีความน่าเชื่อถือและปลอดภัย การออกแบบที่กะทัดรัดและระดับเสียงต่ำทำให้เหมาะสำหรับการติดตั้งภายในอาคารใกล้กับผู้คน

2.โรงพยาบาล:ในสถานพยาบาลที่ความปลอดภัยของผู้ป่วยเป็นสิ่งสำคัญที่สุด หม้อแปลงไฟฟ้าแบบแห้งเป็นทางเลือกที่ทนไฟและไม่ต้องบำรุงรักษาสำหรับการจ่ายพลังงาน นอกจากนี้ยังใช้ในอุปกรณ์ถ่ายภาพทางการแพทย์และงานสำคัญอื่นๆ ที่ต้องการการแยกทางไฟฟ้าและความน่าเชื่อถือ

3.ศูนย์ข้อมูล:ศูนย์ข้อมูลต้องการแหล่งจ่ายไฟที่ไม่หยุดชะงักเพื่อให้มั่นใจได้ว่าเซิร์ฟเวอร์และอุปกรณ์ไอทีอื่นๆ สามารถทำงานได้อย่างต่อเนื่อง หม้อแปลงแบบแห้งเป็นโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับการจ่ายพลังงานในสถานที่เหล่านี้ ด้วยการออกแบบที่กะทัดรัดทำให้ใช้พื้นที่ได้อย่างเหมาะสมที่สุด

4. ระบบพลังงานหมุนเวียน:เนื่องจากความต้องการแหล่งพลังงานหมุนเวียน เช่น พลังงานแสงอาทิตย์และพลังงานลมเพิ่มสูงขึ้น หม้อแปลงไฟฟ้าแบบแห้งจึงมีบทบาทสำคัญมากขึ้นในการแปลงและกระจายพลังงานอย่างมีประสิทธิภาพ ความสามารถในการทนต่อสภาพแวดล้อมที่รุนแรงและให้ประสิทธิภาพที่เชื่อถือได้ ทำให้หม้อแปลงไฟฟ้าแบบแห้งเหมาะอย่างยิ่งสำหรับการติดตั้งระบบพลังงานหมุนเวียน

5. การประยุกต์ใช้ในอุตสาหกรรม:ในสภาพแวดล้อมทางอุตสาหกรรมที่ความทนทานและประสิทธิภาพเป็นสิ่งสำคัญ หม้อแปลงแบบแห้งถูกนำมาใช้เพื่อจ่ายพลังงานให้กับมอเตอร์ ปั๊ม และอุปกรณ์อื่นๆ ความต้านทานต่อการลัดวงจรและความสามารถในการทนต่อการโอเวอร์โหลดทำให้หม้อแปลงชนิดนี้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ต้องการประสิทธิภาพสูง

บทสรุป

โดยสรุปแล้ว หม้อแปลงแบบแห้งถือเป็นความก้าวหน้าอย่างมากในเทคโนโลยีหม้อแปลงไฟฟ้า โดยมีข้อดีมากมายที่ทำให้เหมาะสำหรับการใช้งานหลากหลายประเภท ความปลอดภัยที่เพิ่มขึ้น ความเป็นมิตรต่อสิ่งแวดล้อม ความต้องการการบำรุงรักษาที่ลดลง การออกแบบที่กะทัดรัด และความทนทานต่อไฟที่ดีขึ้น ส่งผลให้หม้อแปลงแบบแห้งได้รับความนิยมเพิ่มขึ้นในอาคารพาณิชย์ โรงพยาบาล ศูนย์ข้อมูล ระบบพลังงานหมุนเวียน และการใช้งานในภาคอุตสาหกรรม เนื่องจากความต้องการการจ่ายพลังงานที่มีประสิทธิภาพและเชื่อถือได้ยังคงเพิ่มสูงขึ้น บทบาทของหม้อแปลงแบบแห้งในระบบไฟฟ้าสมัยใหม่จึงคาดว่าจะมีความสำคัญมากยิ่งขึ้น การทำความเข้าใจคุณลักษณะและข้อดีของหม้อแปลงแบบแห้งจะช่วยให้วิศวกรและนักออกแบบสามารถตัดสินใจได้อย่างถูกต้องเมื่อเลือกหม้อแปลงสำหรับโครงการของตน ซึ่งจะช่วยให้การจ่ายพลังงานมีความปลอดภัย มีประสิทธิภาพ และยั่งยืนมากขึ้น
