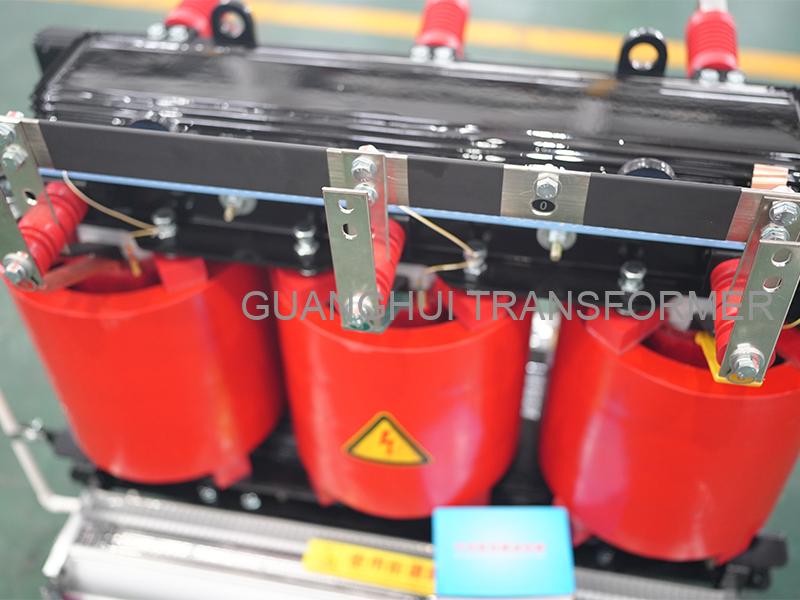

หม้อแปลงไฟฟ้าแบบแห้งซีรีส์ SCB18 ขนาด 10kV คือสุดยอดแห่งประสิทธิภาพการใช้พลังงานสูงสุด ออกแบบด้วยโครงสร้างขดลวดอะลูมิเนียมน้ำหนักเบาขั้นสูง (มีตัวเลือกเป็นทองแดงทั้งหมด) ทำให้ประหยัดพลังงานได้อย่างที่ไม่เคยมีมาก่อน และเหนือกว่ามาตรฐาน Tier 1 (NX1) สูงสุดของ GB 20052-2024 อย่างภาคภูมิใจ โดดเด่นด้วยระดับเสียงรบกวนต่ำอย่างเหลือเชื่อและความปลอดภัยจากอัคคีภัยขั้นสูงสุดด้วยการหล่อเรซินแบบสุญญากาศ จึงเป็นตัวเลือกที่ดีที่สุดสำหรับสภาพแวดล้อมที่คำนึงถึงพลังงานและต้นทุนสูง เช่น อาคารพาณิชย์สมัยใหม่ โรงงานอุตสาหกรรมไฮเทค และศูนย์ข้อมูลเทศบาลที่ต้องการผลตอบแทนจากการลงทุนสูงสุด
พารามิเตอร์หลัก:
• ประสิทธิภาพการใช้พลังงาน:ซูเปอร์เทียร์ 1 (NX1) ช่วยลดการสูญเสียขณะไม่มีโหลดลงประมาณ 30% และการสูญเสียขณะมีโหลดลงประมาณ 10% เมื่อเทียบกับ SCB12
• โครงสร้าง:ขดลวดทำจากอะลูมิเนียมทั้งหมด (มีทองแดงเป็นตัวเลือก) + หล่อด้วยเรซินแบบสุญญากาศ (ตัวเรือนแบบกำหนดเองระดับ IP40)
• การรับประกัน:รับประกันสินค้า 5 ปี ครอบคลุมทุกความต้องการ พร้อมบริการตอบกลับด่วนภายใน 24 ชั่วโมง
ข้อได้เปรียบหลักของผู้ผลิต
ทำลายขีดจำกัดประสิทธิภาพแบบเดิม ๆ การปรับปรุงประสิทธิภาพของ SCB18 ช่วยลดการสูญเสียขณะไม่มีโหลดลงประมาณ 30% และการสูญเสียขณะมีโหลดลงประมาณ 10% เมื่อเทียบกับ SCB12 ส่งผลให้ประหยัดค่าไฟฟ้าได้อย่างที่ไม่เคยมีมาก่อน
เทคโนโลยีการหล่อเรซินสุญญากาศล้ำสมัยช่วยขจัดช่องว่างอากาศภายใน ทำให้ได้ค่าการคายประจุบางส่วน ≤5pC รับประกันความสมบูรณ์ของฉนวนและความปลอดภัยสูงสุด
ผลิตจากวัสดุที่ปราศจากน้ำมัน 100% โดยใช้เรซินอีพ็อกซี่ทนไฟคุณภาพสูง ทำหน้าที่เป็นฉนวนกันไฟที่ดับเองได้ ช่วยขจัดอันตรายจากการระเบิดในพื้นที่ภายในอาคารที่มีผู้คนอาศัยอยู่
ใช้ขดลวดอะลูมิเนียมทั้งหมดที่ได้รับการปรับแต่งอย่างดีเยี่ยม (หรือขดลวดทองแดงทั้งหมดเป็นตัวเลือกเสริม) เพื่อความคุ้มค่าสูงสุด น้ำหนักเบา พกพาสะดวก และเสถียรภาพในการรับโหลดที่มั่นคง
มีให้เลือกทั้งแบบเปิดโล่งประหยัดพื้นที่ หรือแบบหุ้มด้วยเคสเหล็กคุณภาพสูงระดับ IP40 ป้องกันฝุ่นและความชื้น พร้อมช่องเสียบสายเคเบิลเข้าและออกที่ปิดสนิทอย่างแน่นหนา
สามารถติดตั้งโมดูลตรวจสอบอัจฉริยะได้อย่างง่ายดาย เพื่อติดตามอุณหภูมิขดลวดและกระแสโหลดแบบเรียลไทม์จากระยะไกล ยกระดับการจัดการสถานีไฟฟ้าย่อยแบบดิจิทัล
รับบริการสนับสนุนตลอดวงจรชีวิตผลิตภัณฑ์อย่างครบวงจร รวมถึงการสร้างแบบจำลองกำลังการผลิตก่อนการขายอย่างแม่นยำ การเชิญเข้าตรวจสอบโรงงาน และการรับประกันการตอบสนองทางเทคนิคที่รวดเร็วสำหรับการดำเนินงาน
ข้อมูลจำเพาะหลัก (รุ่น Tier 1 NX1 SCB18)
| พารามิเตอร์ | ค่าทั่วไป | คำอธิบาย |
| ประสิทธิภาพการใช้พลังงาน | ระดับ 1 (GB 20052-2024 NX1) | เทคโนโลยีประหยัดพลังงานระดับสูงสุด ออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าแรงสูง 10kV ที่มีประสิทธิภาพสูงอย่างต่อเนื่อง |
| แรงดันไฟฟ้าที่กำหนด | แรงดันสูง: 10kV LV: 0.4 kV | ระบบจ่ายไฟที่มีความแม่นยำสูง เพื่อจ่ายไฟให้กับโครงข่ายไฟฟ้า 3 เฟสสำหรับภาคธุรกิจและอุตสาหกรรมโดยตรง |
| การสูญเสียขณะไม่มีโหลด | ประมาณ 0.2 กิโลวัตต์ ~ 1.8 กิโลวัตต์ | ลดการสูญเสียพลังงานขณะไม่ได้ใช้งานได้อย่างยอดเยี่ยม ด้วยเหล็กซิลิคอน CRGO คุณภาพสูงพิเศษ |
| การสูญเสียโหลด (120℃) | ประมาณ 1.5 กิโลวัตต์ ถึง 11.0 กิโลวัตต์ | ประสิทธิภาพการแปลงพลังงานที่ยอดเยี่ยมภายใต้ภาระหนัก เนื่องจากการออกแบบขดลวดที่เหมาะสมที่สุด |
| การปล่อยบางส่วน | ≤ 5pC | ฉนวนภายในที่มีความบริสุทธิ์สูงที่สุดในอุตสาหกรรม ช่วยลดความเสี่ยงจากไฟฟ้าลัดวงจรได้อย่างมาก |
| โครงสร้างป้องกัน | IP00 (แบบเปิด) / IP40 (แบบปิด) | มาพร้อมกับเคสป้องกันเสริมที่ออกแบบมาให้เหมาะกับสภาพแวดล้อมภายในสถานีไฟฟ้าย่อยของคุณโดยเฉพาะ |
เอกสารอ้างอิงทางเทคนิคฉบับเต็ม (แพลตฟอร์ม SCB18)
| ความจุ (กิโลโวลต์แอมป์) | อิมพีแดนซ์ (%) | ไม่มีโหลด การสูญเสีย (W) | การสูญเสียโหลด (ใน) | น้ำหนักรวม (กก.) | มิติ กว้าง×ลึก×สูง (มม.) |
| 50 | 4.0 | 150 | 750 | 320 | 850×650×950 |
| 100 | 4.0 | 200 | 1300 | 550 | 950×700×1000 |
| 250 | 4.0 | 350 | 2500 | 1050 | 1150×800×1150 |
| 500 | 4.0 | 580 | 4500 | 1700 | 1300×950×1300 |
| 800 | 4.5 | 850 | 6600 | 2300 | 1400×1000×1400 |
| 1250 | 4.5 | 1180 | 9800 | 3200 | 1550×1100×1550 |
| 1600 | 4.5 | 1450 | 11800 | 3800 | 1650×1150×1650 |
| 2000 | 4.5 | 1750 | 14500 | 4500 | 1750×1250×1800 |
| 2500 | 4.5 | 2150 | 17500 | 5300 | 1850×1300×1900 |
| 3150 | 4.5 | 2650 | 21500 | 6500 | 2000×1400×2100 |
* ตารางด้านบนแสดงถึงโครงสร้างแพลตฟอร์ม SCB18 ที่ได้รับการปรับแต่งอย่างสูง ในฐานะรุ่น Super Tier 1 (NX1) การสูญเสีย (กำลังไฟฟ้าขณะไม่มีโหลด/ขณะมีโหลด) รับประกันอย่างเคร่งครัดว่าจะต่ำที่สุดเท่าที่จะเป็นไปได้ ซึ่งมีประสิทธิภาพเหนือกว่ารุ่น SCB11/12 มาตรฐานอย่างมาก
คำถามที่พบบ่อย
ใช่แล้ว อย่างแน่นอน แม้ว่าทองแดงจะเป็นวัสดุมาตรฐานมาโดยตลอด แต่หม้อแปลงไฟฟ้าแบบแห้ง SCB18 ที่ทำจากอะลูมิเนียมทั้งหมดในปัจจุบันได้รับการออกแบบมาให้ปลอดภัย เชื่อถือได้ และประหยัดค่าใช้จ่ายอย่างเหลือเชื่อ 100%
1) ภาพตัดขวางของตัวนำที่ขยายใหญ่ขึ้น:เนื่องจากอะลูมิเนียมมีค่าการนำไฟฟ้าต่ำกว่าทองแดงเล็กน้อย ขดลวดอะลูมิเนียมในซีรีส์ SCB18 ของเราจึงได้รับการออกแบบให้มีพื้นที่หน้าตัดที่ใหญ่กว่ามากเป็นพิเศษ เพื่อรับประกันว่าสามารถรับภาระทางไฟฟ้าได้เท่ากับขดลวดทองแดงโดยไม่ก่อให้เกิดความร้อนสูงเกินไป
2) การเชื่อมด้วยอาร์กอาร์กอนขั้นสูง:การเชื่อมต่อระหว่างขดลวดอะลูมิเนียมและแผงขั้วต่อใช้กระบวนการเชื่อมด้วยอาร์กอนขั้นสูง ซึ่งช่วยป้องกันการเกิดออกซิเดชันและการหลวมที่เคยเกิดขึ้นกับสายไฟอะลูมิเนียมแบบเก่า ทำให้มั่นใจได้ว่าการเชื่อมต่อมีความเสถียรและมีความต้านทานต่ำ
3) ข้อได้เปรียบด้านเศรษฐกิจและน้ำหนัก:อะลูมิเนียมมีน้ำหนักเบากว่ามากและมีความผันผวนของราคาในตลาดทองแดงโลกน้อยกว่า การเลือกใช้หม้อแปลงไฟฟ้า SCB18 ที่ทำจากอะลูมิเนียมทั้งหมด จะช่วยให้คุณได้หม้อแปลงไฟฟ้าประสิทธิภาพสูงพิเศษ (ระดับ Tier 1) ในราคาต้นทุนที่แข่งขันได้สูง พร้อมทั้งลดความต้องการรับน้ำหนักของพื้นติดตั้งลงด้วย
