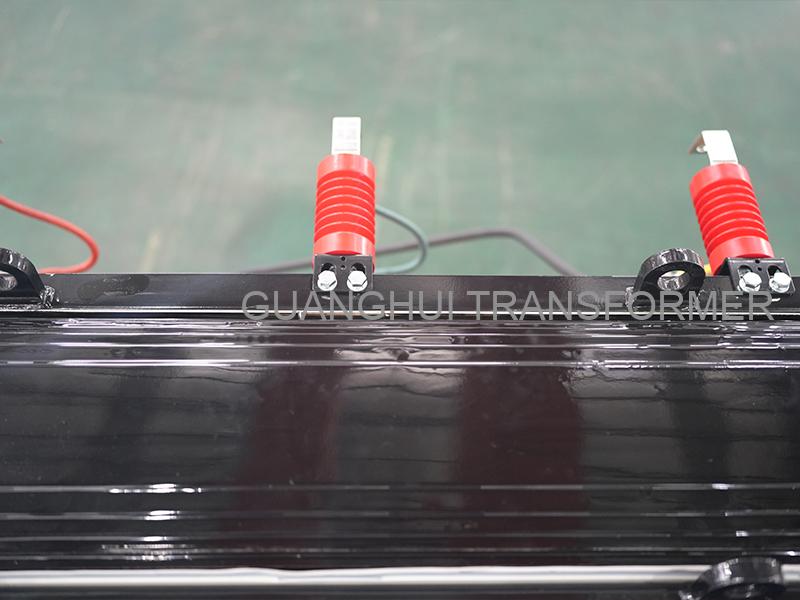

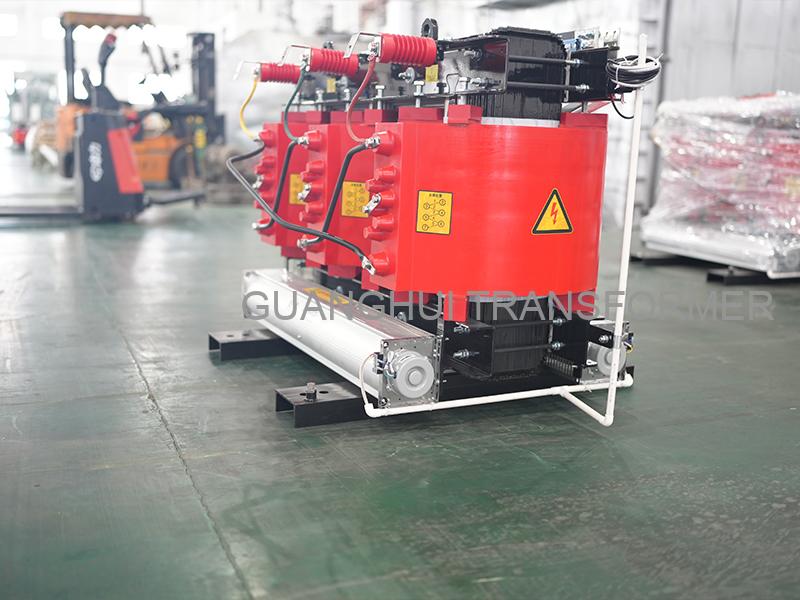

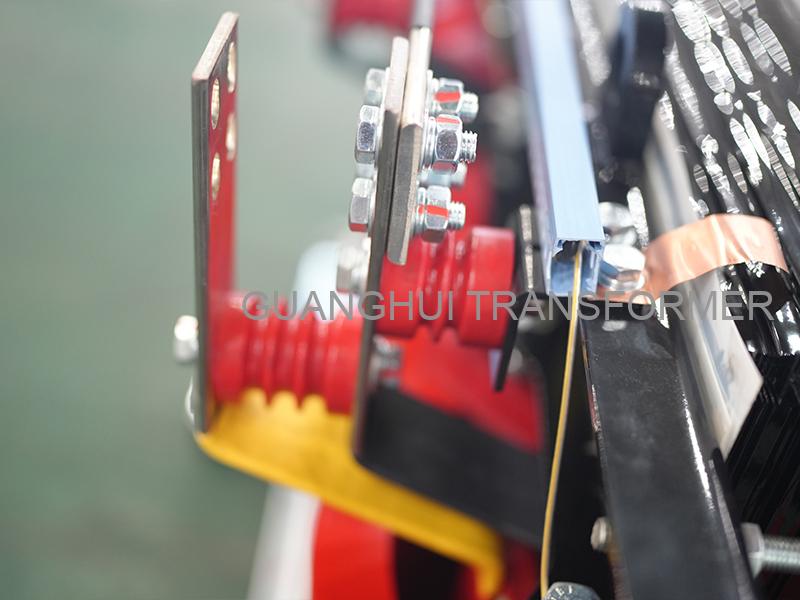

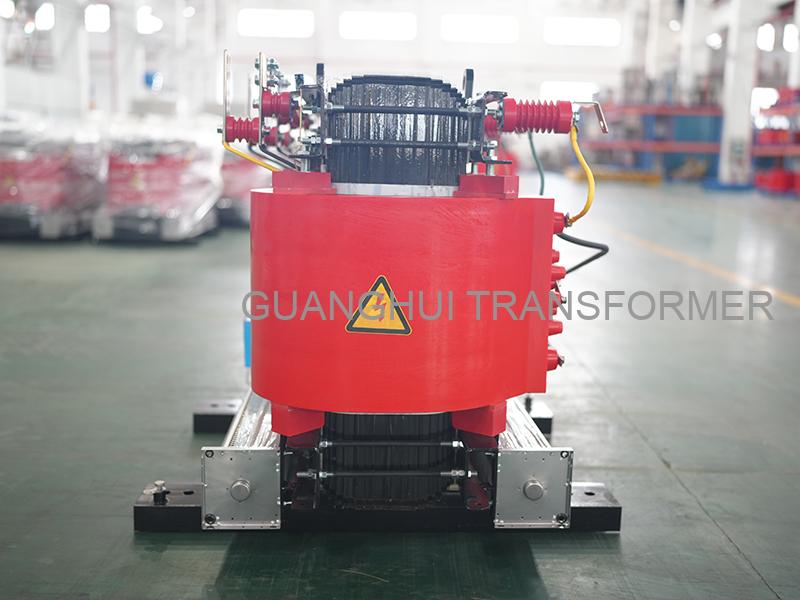

El transformador seco de resina fundida de 500 kVA es un componente esencial para sistemas de distribución de media capacidad. Gracias a su aislamiento mejorado de resina fundida y a un sistema de refrigeración por aire de doble modo (natural/forzado), combina a la perfección la seguridad ambiental sin riesgo de incendio con una robusta estabilidad de carga de rango medio. Es la opción ideal para zonas densamente pobladas y sensibles a la contaminación, como parques industriales medianos, estaciones centrales comerciales, plantas de fabricación de precisión y centros públicos (hospitales, polideportivos). Su funcionamiento constante en entornos de -25 °C a 40 °C garantiza una transmisión eléctrica sin interrupciones.
Parámetros principales:
• Eficiencia energética:Eficiencia de nivel 2 (cumple con GB 20052-2024).
• Estructura:Aislamiento de resina fundida + doble sistema de refrigeración AN/AF (muy robusto y compacto).
• Garantía:Garantía estándar de 3 años.
Características del producto
Fabricación totalmente libre de aceite mediante moldeo por resina, con cero emisiones. Intrínsecamente ignífugo y autoextinguible, elimina por completo el riesgo de explosión en zonas públicas muy concurridas.
Cumple con la normativa de eficiencia de nivel 2. Los devanados de cobre reducen drásticamente las pérdidas por resistencia. La sólida estructura de resina resiste de forma natural la humedad y el polvo, lo que garantiza una vida útil de más de 25 años.
Equipado con un sistema integral de protección inteligente que incluye controladores de temperatura y alarmas de sobrecalentamiento. Su estructura totalmente cerrada garantiza la estabilidad en instalaciones complejas, tanto interiores como semi-exteriores.
El volumen se reduce entre un 20 % y un 30 % en comparación con los modelos de gran capacidad. Ideal para instalación en suelo o en cajas exteriores preinstaladas, eliminando la necesidad de fosas de aceite específicas.
No se requiere realizar pruebas ni cambios de aceite. Basta con limpiar regularmente los canales de refrigeración y realizar comprobaciones visuales del estado de la resina, lo que mantiene los costes de operación y mantenimiento excepcionalmente bajos.
Puede equiparse con un sistema de monitorización inteligente para realizar un seguimiento remoto de las temperaturas de los devanados, las corrientes de carga y el estado del aislamiento, minimizando así la necesidad de patrullas físicas.
Especificaciones clave (Serie SCB13 de 500 kVA)
| Parámetro | Valor típico | Descripción |
| Capacidad nominal | 500 kVA | Potencia aparente fiable, perfectamente adaptada a las necesidades de fábricas de tamaño medio y sucursales comerciales. |
| Tensión nominal | Alta tensión: 10 kV | Baja tensión: 0,4 kV | Voltajes de red estándar, altamente adaptables a diversos sistemas de distribución regionales. |
| Grupo vectorial | Dyn11 / Yyn0 | Conexiones convencionales que garantizan una integración perfecta y un suministro de carga equilibrado. |
| Impedancia | 4,0% ~ 6,0% | Limita eficazmente las corrientes de cortocircuito, protegiendo así los equipos de distribución posteriores. |
| Pérdida en vacío | ≤ 1,16 kW (SCB13) | Cumple con la normativa de nivel 2; su consumo en reposo ultrabajo reduce significativamente los costes de electricidad. |
| Pérdida de carga (120℃) | ≤ 4,80 kW | Los devanados de cobre garantizan una resistencia mínima, maximizando la conversión de energía bajo carga. |
| Aumento de temperatura del bobinado | ≤ 100K (Clase F) | El aislamiento de resina y la robusta convección del aire evitan la degradación del aislamiento provocada por el calor. |
| Nivel de ruido | ≤ 50~55 dB(A) | Su diseño amortiguador crea un ambiente ultrasilencioso, evitando la contaminación acústica. |
| Método de enfriamiento | ENCENDIDO/APAGADO (Modo dual) | El aire natural se encarga de las cargas estándar; el aire forzado (AF) aumenta de forma segura la capacidad de carga en un 30% adicional. |
Descripción detallada
El transformador seco de resina fundida de 500 kVA (serie SCB13) es una unidad trifásica de eficiencia Tier 2, reconocida como una opción de primera calidad para la distribución de capacidad media. Su principal ventaja radica en su absoluta seguridad ambiental, combinada con una robusta estructura portante. Gracias a su encapsulado en resina epoxi sólida, protege contra la humedad y el polvo, a la vez que ofrece propiedades ignífugas inigualables, eliminando los graves riesgos de incendio y fugas asociados a las alternativas sumergidas en aceite.
Diseñado con bobinados de cobre de baja resistencia y un avanzado sistema de refrigeración por convección de aire de doble modo, ofrece un funcionamiento altamente estable y con mínimas pérdidas. Opera sin problemas en un rango de temperatura de -25 °C a 40 °C y presenta una capacidad de sobrecarga excepcional, gracias a la refrigeración por aire forzado opcional que aumenta la capacidad en un 30 %. Debido a su diseño compacto (volumen reducido entre un 20 % y un 30 %) y su funcionamiento ultrasilencioso, se utiliza ampliamente en zonas de alta sensibilidad, como complejos comerciales, centros de datos y zonas industriales de precisión.
Parámetros y escenarios de tipo SCB10
| Parámetro | Valor típico | Descripción |
| Eficiencia energética | GB 20052-2024 Nivel 2 (NX2) | Se adapta a los requisitos básicos de cumplimiento en materia de ahorro energético. |
| Pérdida en vacío | Aprox. 1,35 kW | Ligeramente superior al SCB13, satisface las necesidades fundamentales de media tensión. |
| Pérdida de carga (120℃) | Aprox. 4,80 kW | En consonancia con el modelo SCB13 de la misma capacidad. |
| Descarga parcial | ≤ 10 pC | Aislamiento fiable que garantiza la seguridad operativa fundamental. |
| Material principal | Acero al silicio de alta calidad estándar | Equilibra la permeabilidad magnética y el coste para operaciones convencionales. |
| Escenarios aplicables | Presupuesto limitado, carga ≤ 60% | Ideal para bloques comerciales estándar, pequeños centros de fabricación y modernizaciones de redes eléctricas antiguas. |
Referencia técnica estándar de la serie SCB13
| Capacidad (kVA) | Impedancia (%) | Sin carga Pérdida (W) | Pérdida de carga (EN) | Peso total (kg) | Dimensiones Ancho × Profundidad × Alto (mm) |
| 250 | 4.0 | 400 | 2700 | 1050 | 1150×800×1150 |
| 315 | 4.0 | 480 | 3300 | 1250 | 1200×850×1200 |
| 400 | 4.0 | 570 | 3900 | 1450 | 1250×900×1250 |
| 500 | 4.0 | 680 | 4800 | 1700 | 1300×950×1300 |
| 630 | 4.5 | 810 | 5880 | 1950 | 1350×1000×1350 |
| 800 | 4.5 | 980 | 7100 | 2300 | 1400×1000×1400 |
* La tabla muestra los parámetros estándar de la plataforma tecnológica SCB13 de tipo seco. Las dimensiones y los pesos son solo de referencia y pueden variar según las personalizaciones específicas de la carcasa.
Preguntas frecuentes
La instalación del transformador seco de 500 kVA requiere prestar especial atención a la adaptación del diseño, la ventilación adecuada y la compatibilidad del sistema. Las precauciones principales incluyen:
1) Adaptación del diseño de instalación:Mantenga una distancia de seguridad de al menos 1,2 m de los equipos y cables eléctricos circundantes. Reserve un canal de mantenimiento de al menos 1,0 m para garantizar un espacio operativo adecuado.
2) Reserva de espacio refrigerado:Asegúrese de dejar un espacio libre de al menos 1,0 m por encima de la unidad y de al menos 0,8 m a los lados. No la instale en espacios completamente sellados. El flujo de aire natural debe estar libre de obstrucciones. Si utiliza el modo AF (aire forzado), la habitación debe contar con ventilación adecuada.
3) Adaptación de potencia y conexión a tierra:Asegúrese de que las tensiones de entrada/salida coincidan estrictamente con la red de 10 kV. La carcasa y el núcleo deben estar conectados a tierra de forma fiable con una resistencia de ≤4 Ω para garantizar una protección contra fugas sin compromisos.
4) Manipulación y montaje flexible:Utilice herramientas de elevación específicas y evite golpear los devanados de resina. Para la instalación en el suelo, este debe ser plano y sólido, utilizando soportes estándar. La inclinación puede afectar el aislamiento y el rendimiento de la refrigeración.
