주조 수지 코일 건식 변압기는 최고급 전력 분배 장치입니다. 일반적인 함침 공정과 달리, 고강도 에폭시 또는 특수 수지를 사용하여 전용 진공 금형에서 권선을 일체로 주조합니다. 이렇게 하면 무산소 구리 코일 주위에 침투 불가능하고 견고한 유전체 껍질이 형성됩니다. 단락, 화재, 습기 및 먼지에 대한 탁월한 저항성을 제공하는 이 변압기는 고층 빌딩, Tier IV 데이터 센터, 지하철 시스템 및 최고급 병원과 같은 극한 환경에 최적의 선택입니다.
핵심 매개변수:
• 구조:일체형 진공 주형 주조(초저부분방출).
• 전압 구성:10kV/20kV/35kV에서 0.4kV로.
• 절연 등급:F급(155℃) / H급(180℃).
제품 특징
일반적인 침지 방식과는 달리, 구리 코일을 금형에 넣고 진공 상태에서 액체 수지를 주입합니다.これにより 밀도가 높고 기포가 없는 매우 단단한 절연층이 생성됩니다.
견고한 주조 수지 구조는 단락 시 발생하는 강력한 전자기력에 대한 탁월한 저항력을 제공하여 코일의 변형이나 균열을 방지합니다.
100% 무유성 및 고급 난연 에폭시 수지를 사용하여 자체 소화 장벽 역할을 합니다. 인구 밀도가 높은 고층 건물과 지하철에 가장 안전한 선택입니다.
무산소 구리 코일과 45° 스텝랩 방식의 고투과성 실리콘 강 코어를 결합하여 무부하 철손과 작동 소음을 최소화합니다.
표준 자연 공기(AN) 냉방은 조용한 기본 부하를 제공하며, 강제 공기(AF) 팬 작동은 수요 급증 시 운영 용량을 30%~50%까지 안전하게 향상시킵니다.
견고한 수지 주조 구조는 극심한 습기, 해안 염수 분무 및 산업 분진을 차단하여 제품 수명 동안 사실상 유지 보수가 필요 없도록 합니다.
주요 사양 (주조 코일 시리즈)
| 매개변수 | 일반적인 값 | 설명 |
| 정격 용량 | 10kVA ~ 2500kVA | 지역 정밀 계측기부터 대규모 상업용 변전소 허브까지 확장 가능합니다. |
| 정격 전압 | 고전압: 10kV / 20kV / 35kV LV: 0.4kV | 매우 정밀한 배전 출력을 통해 3상 기계 및 전력망에 직접 전력을 공급합니다. |
| 벡터 그룹 | 다이11 / 옌0 | 표준 연결 방식은 심각한 불균형 전기 부하를 안정적으로 처리할 수 있도록 보장합니다. |
| 절연 등급 | F급(155℃) / H급(180℃) | 뛰어난 열 내구성으로 절연 파손 없이 안정적인 작동을 보장합니다. |
| 부분 퇴원 | 극히 낮음 | 일체형 진공 주조 공법으로 기포를 제거하여 내부 아크 발생 위험을 완전히 없앴습니다. |
| 냉각 방식 | 켜짐/꺼짐 | 자연 공기는 표준 부하를 처리하며, 강제 공기(AF)는 용량을 30%~50%까지 안전하게 향상시킵니다. |

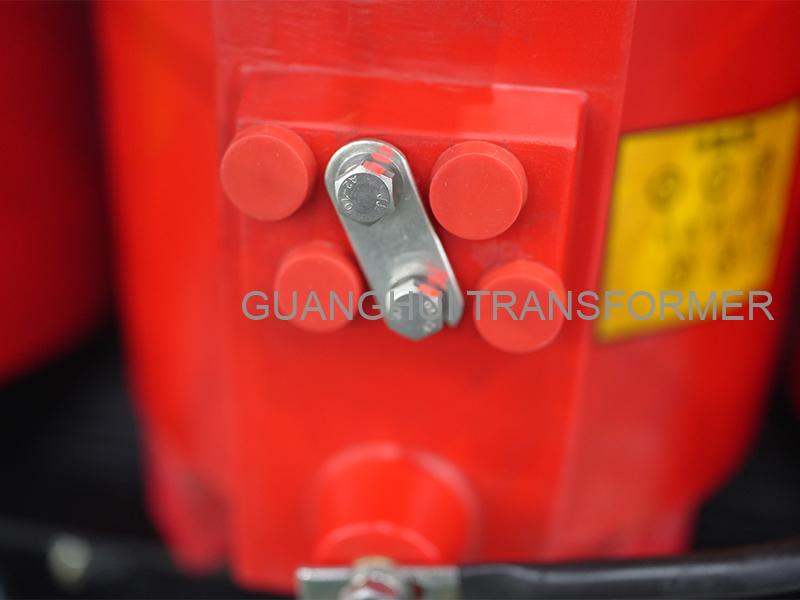

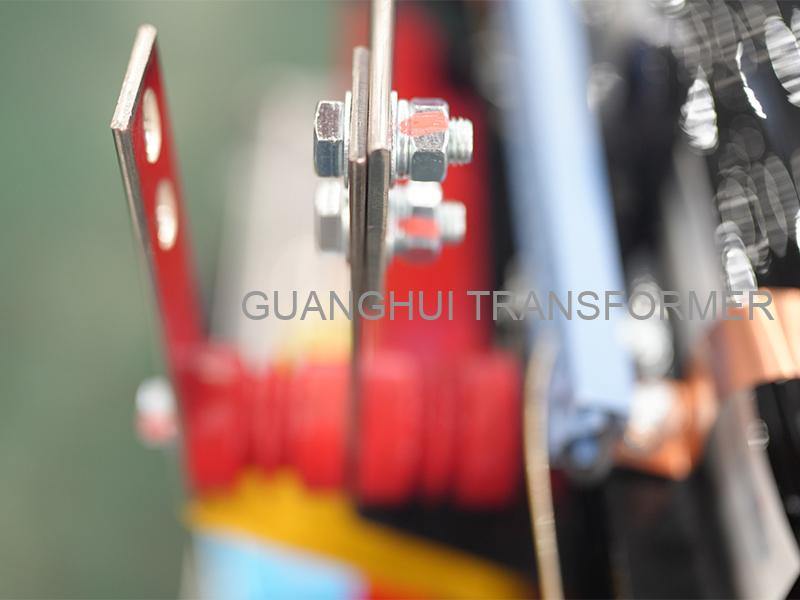

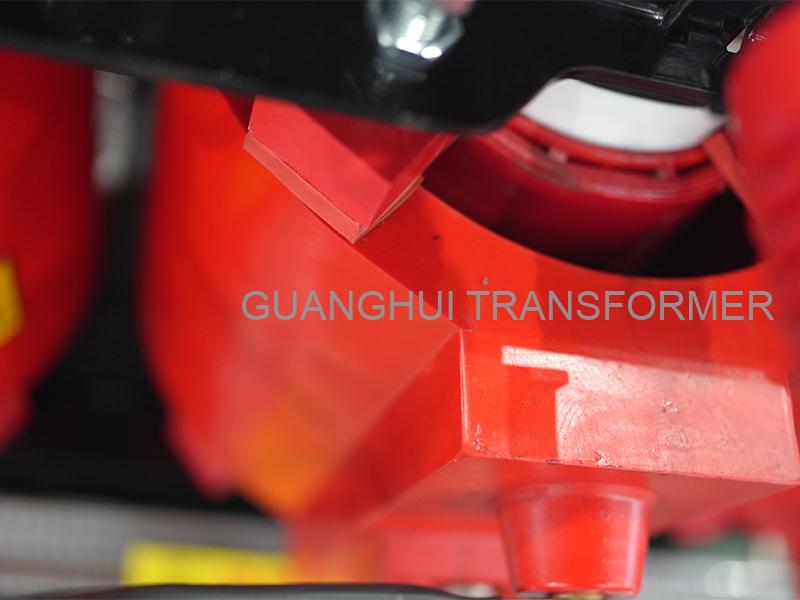

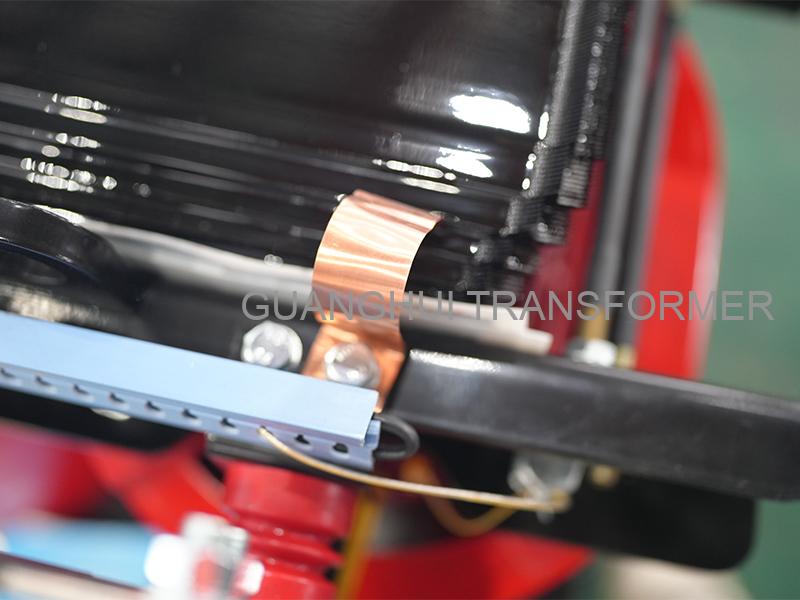

[주조수지 코일 건식 변압기 이미지]
전체 시리즈 기술 참조 자료 (30kVA ~ 3150kVA)
| 용량 (kVA) | 임피던스 (%) | 무부하 손실(W) | 부하 손실 (안에) | 총 중량 (kg) | 치수 가로×세로×높이 (mm) |
| 30 | 4.0 | 180 | 600 | 250 | 800×600×900 |
| 50 | 4.0 | 240 | 870 | 320 | 850×650×950 |
| 100 | 4.0 | 380 | 1500 | 550 | 950×700×1000 |
| 160 | 4.0 | 540 | 2000 | 750 | 1050×750×1050 |
| 200 | 4.0 | 620 | 2400 | 880 | 1100×800×1100 |
| 250 | 4.0 | 720 | 2800 | 1050 | 1150×800×1150 |
| 315 | 4.0 | 880 | 3400 | 1250 | 1200×850×1200 |
| 400 | 4.0 | 980 | 4100 | 1450 | 1250×900×1250 |
| 500 | 4.0 | 1160 | 4900 | 1700 | 1300×950×1300 |
| 630 | 4.5 | 1340 | 6200 | 1950 | 1350×1000×1350 |
| 800 | 4.5 | 1520 | 7500 | 2300 | 1400×1000×1400 |
| 1000 | 4.5 | 1770 | 8800 | 2700 | 1450×1050×1450 |
| 1250 | 4.5 | 2090 | 10800 | 3200 | 1550×1100×1550 |
| 1600 | 4.5 | 2450 | 13200 | 3800 | 1650×1150×1650 |
| 2000 | 4.5 | 3000 | 16000 | 4500 | 1750×1250×1800 |
| 2500 | 4.5 | 3600 | 19500 | 5300 | 1850×1300×1900 |
| 3150 | 4.5 | 4300 | 24000 | 6500 | 2000×1400×2100 |
* 위의 표는 건식 기술의 표준 파라미터 범위를 보여줍니다. 주조 코일 기술은 일반적으로 이러한 표준 규격에 맞는 매우 안정적인 치수를 제공하여 원활한 업그레이드를 보장합니다.
자주 묻는 질문
두 기술 모두 우수한 건식 변압기 기술이지만, 일체형 주조 코일 변압기는 세 가지 주요 요인으로 인해 중요 용도에 적합한 최고급 기술로 여겨집니다.
1) 구조적 강성:주조 코일 변압기에서는 구리 권선을 금형 내부에 넣고 진공 상태에서 에폭시 수지를 채웁니다. 경화되면 두껍고 단단한 수지 블록이 형성됩니다. 이는 VPI 공정에서 적용되는 얇은 바니시 층에 비해 훨씬 뛰어난 기계적 강도를 제공하여 극한의 단락 전류에도 견딜 수 있습니다.
2) 완벽한 습기 및 먼지 차단:두꺼운 수지 주조층이 도체를 완벽하게 밀봉합니다. 장기간 습도가 높은 환경에 노출될 경우 코팅에 균열이 생길 수 있는 VPI 방식과는 달리, 주조 코일은 습기, 화학 증기, 산업 분진에 거의 영향을 받지 않습니다.
3) 부분 배출 제거:엄격한 진공 주조 공정을 통해 권선 블록 내부의 기포를 100% 제거합니다. 그 결과 부분 방전율이 극히 낮아져 변압기가 25년 이상의 수명 동안 내부 전기적 고장을 겪지 않게 됩니다.
