10kV 전동 주조수지 건식 변압기(SCB13 시리즈)

10kV SCB13 시리즈는 순수 구리 건식 배전 방식에서 높은 수준의 안정성과 에너지 절감 효과를 제공하는 솔루션입니다. 안정적인 순수 구리 권선 구조와 저손실 실리콘 강심을 적용하여 GB 20052-2024 표준에 따라 Tier 1(NX1) 에너지 효율 등급을 달성했습니다. 완전 무오일, 고난연성, 방습 및 방진 기능을 갖추고 있어, 높은 신뢰성과 장기적인 에너지 절감 효과를 추구하는 실내 변전소, 상업 시설, 시립 경기장, 데이터 센터 등에 널리 사용되고 있습니다.

핵심 매개변수:

• 에너지 효율:1단계 효율(NX1)을 통해 기존 SCB11 모델 대비 무부하 손실을 20%~30% 감소시켰습니다.

• 구조:순수 구리 권선 + 진공 수지 주조 (IP40 맞춤형 인클로저 제공 가능).

• 보증:5년 종합 보증 및 신속한 기술 지원 보장.

맞춤형 솔루션을 요청하세요

제조업체의 핵심 경쟁력

1등급 에너지 효율(NX1)

GB 20052-2024 Tier 1 규격을 완벽하게 준수합니다. SCB13 최적화 기술은 SCB11 대비 무부하 손실을 20%~30% 절감하여 장기적으로 탁월한 경제적 수익을 제공합니다.

초저부분방출

최첨단 진공 수지 주조 공법으로 내부 공극을 제거하여 부분 방전율을 ≤5pC로 낮추었습니다. 탁월한 절연 성능을 보장합니다.

완벽한 화재 안전

최고급 난연 에폭시 수지를 사용하여 100% 무유 설계를 적용했습니다. 자체 소화 기능을 통해 사람이 거주하는 실내 공간에서 폭발 위험을 완전히 제거합니다.

고순도 순수 구리

순수 구리 권선 재료를 사용하여 매우 낮은 전기 저항, 안정적인 부하 성능 및 뛰어난 단락 내성을 제공합니다.

IP40+ 맞춤형 인클로저

공간 절약형 개방형 또는 먼지와 습기를 차단하는 고급 IP40 강철 케이스로 밀폐된 형태로 제공되며, 케이블 입출구는 안전하게 밀봉되어 있습니다.

스마트 운영 및 유지보수 통합

권선 온도 및 부하 전류를 실시간으로 원격 추적하는 스마트 모니터링 모듈을 손쉽게 장착하여 디지털 변전소 관리를 한 단계 끌어올릴 수 있습니다.

엘리트 지원 서비스

정확한 사전 판매 역량 모델링, 공장 방문 초청, 운영에 필요한 신속한 기술 지원 등 전체 라이프사이클 지원을 누리세요.

주요 사양 (티어 1 NX1 SCB13 시리즈)

매개변수	일반적인 값	설명
에너지 효율	티어 1 (GB 20052-2024 NX1)	10kV 실내 배전망의 연속 작동을 위해 설계된 최고 수준의 에너지 절약 솔루션입니다.
정격 전압	HV: 10kV LV: 0.4kV	매우 정밀한 배전 출력을 통해 3상 상업 및 산업용 전력망에 직접 전력을 공급합니다.
무부하 손실	약 0.2kW ~ 1.8kW	고품질 CRGO 실리콘 강판을 통해 유휴 에너지 낭비를 획기적으로 줄였습니다.
부하 손실(130℃)	약 1.5kW ~ 11.0kW	순수 구리 권선으로 인해 고부하 조건에서도 탁월한 에너지 변환 효율을 제공합니다.
부분 퇴원	≤ 5pC	업계 최고 수준의 내부 절연 순도로 전기 절연 파괴 위험을 획기적으로 줄였습니다.
보호 구조	IP00(개방형) / IP40(밀폐형)	고객의 특정 실내 변전소 환경에 맞춰 제작된 옵션 보호 케이스가 함께 제공됩니다.

전체 시리즈 기술 참조 자료(SCB13 플랫폼)

용량 (kVA)	임피던스 (%)	무부하 손실(W)	부하 손실 (안에)	총 중량 (kg)	치수 가로×세로×높이 (mm)
50	4.0	170	850	320	850×650×950
100	4.0	220	1400	550	950×700×1000
250	4.0	400	2700	1050	1150×800×1150
500	4.0	680	4800	1700	1300×950×1300
800	4.5	980	7100	2300	1400×1000×1400
1250	4.5	1350	10400	3200	1550×1100×1550
1600	4.5	1650	12800	3800	1650×1150×1650
2000	4.5	2050	15600	4500	1750×1250×1800
2500	4.5	2450	19000	5300	1850×1300×1900
3150	4.5	3000	23000	6500	2000×1400×2100

* 위 표는 고도로 최적화된 SCB13 구조 플랫폼을 나타냅니다. Tier 1(NX1) 모델로서 손실(무부하/부하 와트)은 기존 모델(예: SCB11)보다 훨씬 낮도록 엄격하게 보장됩니다.

자주 묻는 질문

SCB13 시리즈는 작동 수명과 유연성을 극대화하도록 설계된 매우 다양한 냉각 옵션을 제공합니다.

1) 자연 공기 냉각(AN):이것이 표준 작동 모드입니다. 변압기는 수지 주조 코일 주변의 공기 자연 대류를 이용하여 열을 발산합니다. 이 변압기는 냉각 소음이나 팬 유지 보수 없이 정격 용량(예: 1000kVA)의 100%를 지속적으로 보장합니다.

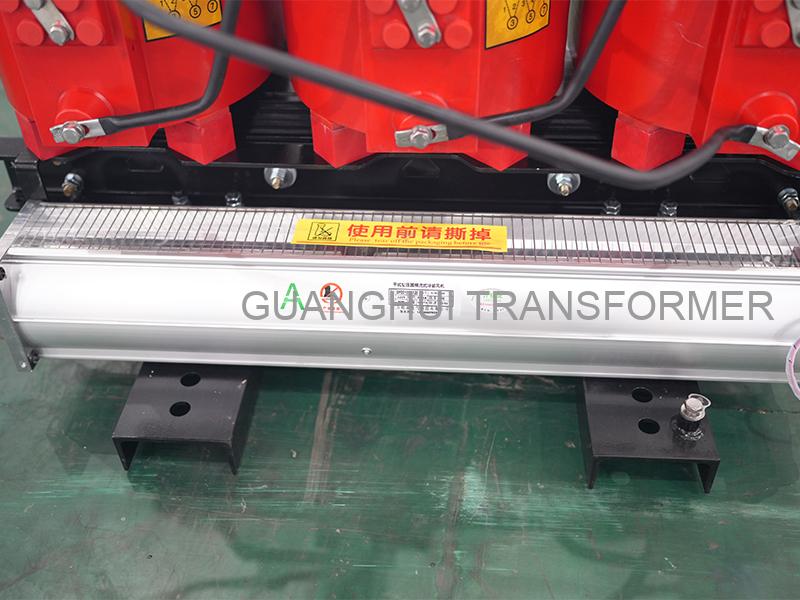

2) AF (강제 공기 냉각):변압기 하단에 고속 냉각 팬(스마트 PT100 온도 컨트롤러로 자동 제어)을 장착하면 AF 모드로 전환됩니다. 최대 수요 시 권선 온도가 상승하면 팬이 작동하여 열 제거 속도를 획기적으로 높입니다. 이를 통해 변압기의 부하 용량을 단시간 동안 30%~50%까지 안전하게 향상시켜 더 큰 변압기를 구입하지 않고도 성수기를 원활하게 처리할 수 있습니다.
