Transformator Daya Tipe Kering Berpendingin Udara (Mode Ganda AN/AF)

Trafo Daya Tipe Kering Berpendingin Udara (Mode Ganda AN/AF)

Transformator Daya Tipe Kering Berpendingin Udara (Mode Ganda AN/AF)

Transformator tipe kering berpendingin udara beroperasi tanpa menggunakan oli isolasi, memanfaatkan udara sekitar sebagai media pendingin utamanya melalui konveksi Udara Alami (AN) atau Udara Paksa (AF). Keunggulan utamanya terletak pada sifatnya yang sepenuhnya tahan api, tahan ledakan, ramah lingkungan, dan hampir bebas perawatan. Dengan dinamika termal yang canggih dan kipas pendingin yang cerdas, transformator ini beradaptasi dengan sempurna di zona keamanan yang ketat, ruang listrik dalam ruangan, gedung komersial padat penduduk, pusat industri, dan skenario integrasi energi terbarukan.

Parameter Inti:

• Mode Pendinginan:Dual AN / AF (Mengaktifkan kipas pendingin meningkatkan kapasitas sebesar 1,3x hingga 1,5x).

• Konfigurasi Tegangan:Tegangan Tinggi 10kV/20kV/35kV | Tegangan Rendah 0.4kV.

• Kelas Isolasi:Kelas F (155℃) atau Kelas H (220℃) untuk toleransi panas tertinggi.

Mintalah solusi khusus Anda.

ikon Fitur Produk

Peningkatan Kapasitas Udara Paksa

Dilengkapi dengan sistem pendinginan dual-mode yang cerdas. Mengaktifkan kipas Forced Air (AF) secara aman meningkatkan kapasitas operasional hingga 1,3 hingga 1,5 kali, dengan mudah mengatasi beban puncak yang tiba-tiba.

Keamanan Kebakaran Tertinggi

Dengan mengganti sepenuhnya minyak isolasi dengan resin padat dan udara, material ini secara inheren menjadi tahan api dan tahan ledakan. Pilihan terbaik untuk bangunan dalam ruangan yang padat penduduk.

Hambatan Beban Tidak Seimbang

Mengadopsi konfigurasi grup vektor Dyn11. Menunjukkan ketahanan luar biasa terhadap beban asimetris dan menekan harmonik urutan nol, memastikan pasokan 3 fase yang sangat stabil.

Batas Termal Ekstrem

Dirancang dengan sistem isolasi Kelas F (155℃) atau Kelas H ultra-tinggi (220℃). Material gulungan mampu menahan tekanan termal yang sangat besar tanpa mengalami kerusakan, sehingga memperpanjang umur peralatan.

Penyetelan Tegangan yang Tepat

Dilengkapi dengan pengubah tegangan khusus yang menawarkan rentang penyesuaian ±2×2,5% atau ±5%, memungkinkan operator untuk menyempurnakan penurunan tegangan utama dan menghasilkan keluaran yang stabil.

Pengoperasian Bebas Perawatan

Ramah lingkungan dan bebas minyak. Cukup pastikan ventilasi lingkungan yang memadai dan lakukan pembersihan debu secara berkala pada saluran udara. Secara signifikan mengurangi anggaran pemeliharaan jaringan listrik jangka panjang.

ikon Spesifikasi Utama (Tipe Kering Berpendingin Udara)

Parameter	Nilai Khas	Keterangan
Kapasitas Terukur (SN)	AN: Kapasitas Dasar AF: 1,3x ~ 1,5x dari AN	Peringkat ganda berdasarkan kondisi pendinginan. Mode AF memberikan ekspansi beban sementara atau berkelanjutan yang besar.
Tegangan Terukur	Tegangan Tinggi: 10kV / 20kV / 35kV LV: 0,4 kV	Mendukung jaringan listrik utama yang luas, menurunkan tegangan ke tegangan rendah 3 fase standar.
Pengaturan Tegangan	±2×2,5% atau ±5%	Pengubah tegangan di luar rangkaian memungkinkan penyetelan halus untuk menstabilkan tegangan ujung beban.
Frekuensi Terukur	50Hz (Standar) / 60Hz (Ekspor)	Dapat dikustomisasi sepenuhnya untuk memenuhi frekuensi jaringan domestik atau internasional.
Grup Vektor	Dyn11 (Pilihan Utama) / Yyn0	Dyn11 menekan harmonik dan unggul dalam kondisi ketidakseimbangan fase yang parah.
Kelas Isolasi	Kelas F (155℃) / Kelas H (220℃)	Menentukan batas suhu lilitan maksimum yang diperbolehkan.
Metode Pendinginan	AN (Udara Alami) / AF (Udara Paksa)	Pengontrol pintar secara otomatis mengaktifkan kipas, biasanya pada suhu sekitar 100℃, untuk mendinginkan inti dengan cepat.

ikon Parameter Teknis Seri Lengkap (Platform SCB13 10kV)

Kapasitas (kVA)	Impedansi (%)	Tanpa Beban Kerugian (W)	Kehilangan Beban (DI DALAM)	Berat Total (kg)	Ukuran Lebar × Kedalaman × Tinggi (mm)
30	4.0	130	600	250	800×600×900
50	4.0	170	850	320	850×650×950
63	4.0	180	1030	360	900×650×950
100	4.0	220	1400	550	950×700×1000
160	4.0	280	Tahun 1900	750	1050×750×1050
200	4.0	340	2300	880	1100×800×1100
250	4.0	400	2700	1050	1150×800×1150
315	4.0	480	3300	1250	1200×850×1200
400	4.0	570	3900	tahun 1450	1250×900×1250
500	4.0	680	4800	tahun 1700	1300×950×1300
630	4.5	810	5880	Tahun 1950	1350×1000×1350
800	4.5	980	7100	2300	1400×1000×1400
1000	4.5	1150	8600	2700	1450×1050×1450
1250	4.5	1350	10400	3200	1550×1100×1550
tahun 1600	4.5	tahun 1650	12800	3800	1650×1150×1650
Tahun 2000	4.5	Tahun 2050	15600	4500	1750×1250×1800
2500	4.5	2450	19000	5300	1850×1300×1900
3150	4.5	3000	23000	6500	2000×1400×2100

* Tabel komprehensif di atas menampilkan platform tipe kering standar SCB13 yang berkisar dari 30kVA hingga 3150kVA. Dengan mengaktifkan kipas pendingin Udara Paksa (AF), semua kapasitas yang tercantum dapat meningkatkan outputnya secara aman hingga 30% hingga 50%.

ikon Pertanyaan yang Sering Diajukan (FAQ)

Transformator tipe kering berpendingin udara ini mengandalkan pengontrol suhu cerdas terintegrasi yang terhubung ke termistor PT100 yang tertanam di dalam gulungan tegangan rendah. Logika otomatis menjamin keamanan tanpa intervensi manual:

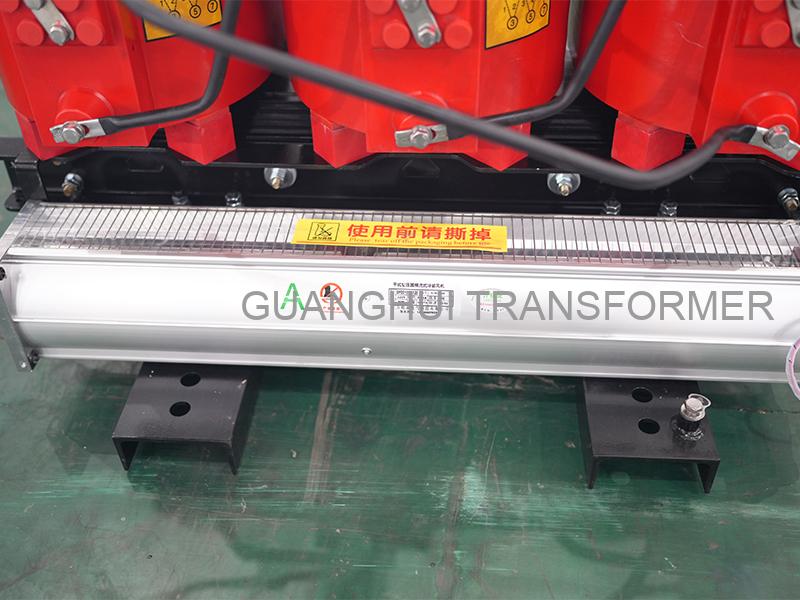

1) Pengaktifan Kipas (Sekitar 100℃):Pada beban normal, unit ini sepenuhnya mengandalkan konveksi Udara Alami (AN). Jika beban meningkat dan suhu lilitan mencapai sekitar 100℃, pengontrol secara otomatis menghidupkan kipas Udara Paksa (AF) yang terpasang di bagian bawah. Hal ini langsung meningkatkan efisiensi pendinginan, memungkinkan transformator untuk menanggung beban hingga 1,5 kali beban nominalnya.

2) Penonaktifan Kipas (Sekitar 80℃):Saat beban puncak berlalu dan aliran udara berkecepatan tinggi menurunkan suhu lilitan hingga sekitar 80℃, kipas akan mati secara otomatis untuk menghemat energi dan mengurangi kebisingan.

3) Perlindungan Terhadap Panas Berlebih:Jika suhu terus meningkat meskipun kipas beroperasi, pengontrol akan mengeluarkan peringatan berupa suara/visual.Alarm berbunyi pada suhu 130℃Jika kondisi ekstrem mendorong suhu hingga ambang batas kritisPada suhu 150℃, maka akan memicu pemutus arus otomatis., dengan segera memutus sirkuit untuk mencegah kerusakan isolasi yang tidak dapat diperbaiki.
