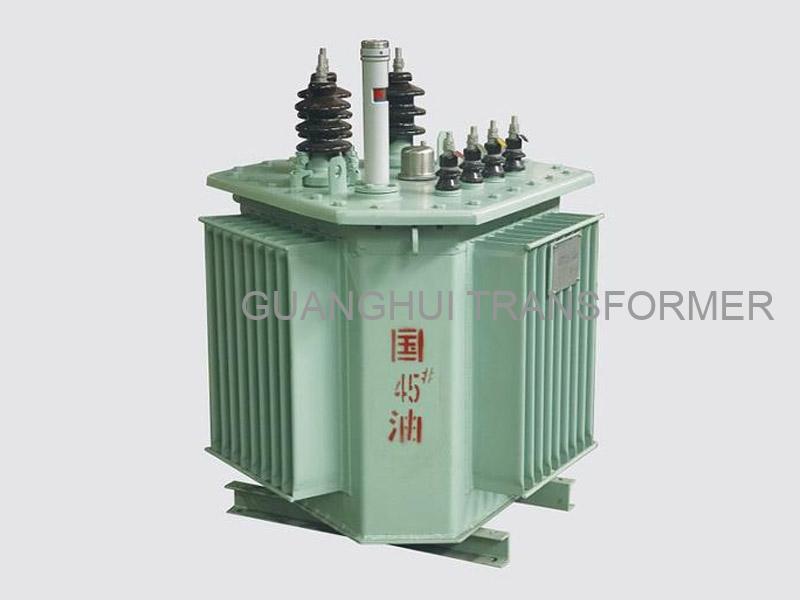

Die S13-M.RL-Serie zeichnet sich durch einen innovativen, dreidimensional gewickelten Kern aus. Gefertigt aus hochmagnetischem, kornorientiertem Siliziumstahl mit nahtloser Struktur und Vakuumglühung, bietet sie eine deutlich höhere Energieeffizienz. Im Vergleich zu herkömmlichen Modellen mit laminiertem Kern werden Leerlaufverluste, Stromverbrauch und Betriebsgeräusche drastisch reduziert.
Kernparameter:
• Nennspannung:10 kV ± 5 % / 0,4 kV
• Kapazitätsbereich:30 kVA - 2500 kVA
• Vektorgruppe:Dyn11 (Standard)
Produktmerkmale
Die Leerlaufverluste werden im Vergleich zu herkömmlichen S11-Laminatkerntransformatoren um 25 bis 35 % reduziert.
Die nahtlose 3D-Kernstruktur verringert die Magnetostriktion und reduziert das Betriebsgeräusch um 5 bis 10 dB.
Der dreieckig gewickelte Kern gewährleistet einen vollständig symmetrischen dreiphasigen Magnetkreis und eine hohe Kurzschlussfestigkeit.
Eine Isolierung der Klasse A mit vollständig abgedichteter ONAN-Struktur gewährleistet langfristige Zuverlässigkeit und minimalen Wartungsaufwand.
S13-M.RL Parameter (10 kV/0,4 kV, 30-2500 kVA)
Kapazität (kVA) | Hochspannungsstrom (A) | Niederspannungsstrom (A) | Leerlaufverlust (W) | Lastverlust (W) | Leerlaufstrom (%) | Impedanz (%) |
| 30 | 1,73 | 43.3 | 80 | 630 | 0,6 | 4.0 |
| 50 | 2,89 | 72,2 | 100 | 910 | 0,5 | 4.0 |
| 63 | 3,64 | 90,9 | 110 | 1090 | 0,5 | 4.0 |
| 80 | 4,62 | 115,5 | 130 | 1310 | 0,5 | 4.2 |
| 100 | 5,77 | 144,3 | 150 | 1580 | 0,5 | 4.2 |
| 125 | 7.22 | 180,4 | 170 | 1890 | 0,45 | 4,5 |
| 160 | 9.24 | 230,9 | 200 | 2310 | 0,4 | 4,5 |
| 200 | 11.55 | 288,7 | 240 | 2730 | 0,38 | 4.8 |
| 250 | 14.43 | 360,8 | 290 | 3200 | 0,35 | 4.8 |
| 315 | 18.19 | 454,7 | 340 | 3830 | 0,32 | 5.0 |
| 400 | 23.09 | 577,4 | 410 | 4520 | 0,3 | 5.0 |
| 500 | 28,87 | 721,7 | 480 | 5410 | 0,28 | 5.2 |
| 630 | 36,37 | 909.3 | 570 | 6740 | 0,25 | 5.2 |
| 800 | 46,19 | 1154,7 | 700 | 7500 | 0,23 | 5,5 |
| 1000 | 57,74 | 1443.4 | 830 | 10300 | 0,21 | 5,5 |
| 1250 | 72,17 | 1804.2 | 970 | 12000 | 0,2 | 6.0 |
| 1600 | 92,38 | 2309.4 | 1170 | 14500 | 0,18 | 6.0 |
| 2000 | 115,47 | 2886,8 | 1420 | 17800 | 0,16 | 6.0 |
| 2500 | 144,34 | 3608.4 | 1680 | 21500 | 0,15 | 6.0 |
Häufig gestellte Fragen
Ein dreiphasiger Wickelkerntransformator ist ein Leistungstransformator mit Wickelkernkonstruktion, der für dreiphasige Stromverteilungssysteme einen hohen Wirkungsgrad und geringe Verluste bietet.
Ein dreiphasiger Wickelkerntransformator bietet im Vergleich zu herkömmlichen dreiphasigen Transformatoren überlegene magnetische Eigenschaften, eine bessere Kühlung und eine kompaktere Bauweise.
Dreiphasen-Drehstromtransformatoren mit gewickeltem Kern finden breite Anwendung in industriellen Stromversorgungssystemen, erneuerbaren Energien und Stromnetzen, wo ein zuverlässiger Dreiphasentransformator benötigt wird.
Ein dreiphasiger Wickelkerntransformator kann für verschiedene Spannungspegel angepasst werden und ist somit ein vielseitiger Dreiphasentransformator für Mittel- und Hochspannungsanwendungen.
Ein dreiphasiger Wickelkerntransformator erreicht typischerweise einen Wirkungsgrad von über 99 % und ist damit eine der effizientesten dreiphasigen Transformatoroptionen auf dem Markt.
