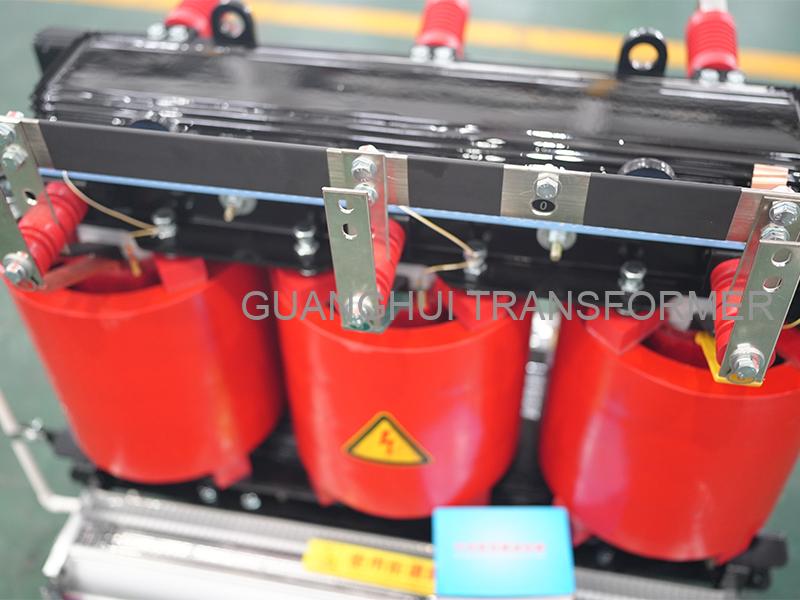

Die 10-kV-Serie SCB14 repräsentiert die Spitze der Vollkupfer-Trockentransformatoren und wurde mit höchster Präzision entwickelt, um die strengen Anforderungen moderner Energievorschriften zu übertreffen. Dank einer hochoptimierten Vollkupferwicklung und eines verlustarmen Kerns aus hochwertigem Siliziumstahl erreicht sie die Energieeffizienzklasse Tier 1 (NX1) gemäß GB 20052-2024. Vollständig ölfrei, hochgradig flammwidrig und mit bemerkenswert niedrigem Geräuschpegel ist sie die optimale Lösung für anspruchsvolle Innenräume wie Bürohochhäuser, kommunale Einrichtungen, Rechenzentren und moderne Industrieanlagen.
Kernparameter:
• Energieeffizienz:Tier 1 Efficiency (NX1), wodurch die Leerlaufverluste im Vergleich zu älteren Modellen um über 20 bis 35 % reduziert werden.
• Struktur:Vollkupferwicklung + Vakuumharzguss (IP40-Sondergehäuse erhältlich).
• Garantie:5 Jahre umfassende Garantie mit schnellem technischem Support innerhalb von 24 Stunden.
Kernvorteile des Herstellers
Vollständig konform mit GB 20052-2024 Tier 1. Die strukturelle Optimierung von SCB14 reduziert die Leerlaufverluste im Vergleich zu SCB11 drastisch um 20 bis 30 Prozent und bietet somit immense elektrische Einsparungen über die gesamte Lebensdauer.
Modernste Vakuum-Harzgießtechnik sorgt für die Beseitigung interner Luftspalte und erreicht eine Teilentladung von ≤5 pC. Gewährleistet höchste Isolationsintegrität und Sicherheit.
Das Design ist zu 100 % ölfrei und besteht aus hochwertigem, flammhemmendem Epoxidharz. Es fungiert als selbstverlöschende Barriere und eliminiert so jegliche Explosionsgefahr in dicht besiedelten Innenräumen.
Verfügt über kompromisslose Vollkupfer-Wicklungsmaterialien, die einen außergewöhnlich niedrigen elektrischen Widerstand, eine stabile Lastleistung und eine robuste Kurzschlussfestigkeit gewährleisten.
Erhältlich als platzsparende offene Einheit oder in hochwertigen IP40-Stahlgehäusen zum Schutz vor Staub und Feuchtigkeit in rauen Umgebungen, mit sicher abgedichteten Kabelanschlüssen.
Kann nahtlos mit intelligenten Überwachungsmodulen für die Echtzeit-Fernüberwachung von Wicklungstemperatur und Lastströmen ausgestattet werden, wodurch das digitale Management des Umspannwerks verbessert wird.
Profitieren Sie von umfassender Unterstützung über den gesamten Lebenszyklus hinweg, einschließlich präziser Kapazitätsmodellierung vor dem Verkauf, Einladungen zur Werksbesichtigung und einer garantierten schnellen technischen Antwort auf alle betrieblichen Anfragen.
Wichtigste Spezifikationen (Tier 1 NX1 SCB14 Serie)
| Parameter | Typischer Wert | Beschreibung |
| Energieeffizienz | Tier 1 (GB 20052-2024 NX1) | Erstklassige Energieeinsparungen, ausgelegt für kontinuierliche 10-kV-Innenraumverteilungsnetze. |
| Nennspannung | Hochspannung: 10 kV Niederspannung: 0,4 kV | Hochpräzise Verteilung des Ausgangssignals zur direkten Versorgung von dreiphasigen Gewerbe- und Industrienetzen. |
| Leerlaufverlust | Ca. 0,2 kW ~ 1,8 kW | Außergewöhnliche Reduzierung von Leerlaufenergieverlusten durch hochwertigen CRGO-Siliziumstahl. |
| Lastverlust (140℃) | Ca. 1,5 kW ~ 11,0 kW | Hervorragende Energieumwandlungseffizienz unter hoher Last dank optimierter Vollkupferwicklungen. |
| Teilentladung | ≤ 5pC | Branchenführende Reinheit der internen Isolierung, wodurch das Risiko elektrischer Durchschläge drastisch reduziert wird. |
| Schutzstruktur | IP00 (Offen) / IP40 (Geschlossen) | Lieferung mit optionalen Schutzgehäusen, die auf die spezifischen Bedingungen Ihrer Indoor-Umspannstation zugeschnitten sind. |
Technische Referenz für die gesamte Serie (SCB14-Plattform)
| Kapazität (kVA) | Impedanz (%) | Leerlauf Verlust (W) | Lastverlust (IN) | Gesamtgewicht (kg) | Abmessungen B×T×H (mm) |
| 50 | 4.0 | 150 | 750 | 320 | 850×650×950 |
| 100 | 4.0 | 200 | 1300 | 550 | 950×700×1000 |
| 250 | 4.0 | 350 | 2500 | 1050 | 1150×800×1150 |
| 500 | 4.0 | 580 | 4500 | 1700 | 1300×950×1300 |
| 800 | 4,5 | 850 | 6600 | 2300 | 1400×1000×1400 |
| 1250 | 4,5 | 1180 | 9800 | 3200 | 1550×1100×1550 |
| 1600 | 4,5 | 1450 | 11800 | 3800 | 1650×1150×1650 |
| 2000 | 4,5 | 1750 | 14500 | 4500 | 1750×1250×1800 |
| 2500 | 4,5 | 2150 | 17500 | 5300 | 1850×1300×1900 |
| 3150 | 4,5 | 2650 | 21500 | 6500 | 2000×1400×2100 |
Die obige Tabelle stellt die hochoptimierte SCB14-Strukturplattform dar. Als Tier-1-Modelle (NX1) sind die Verluste (Leerlauf-/Lastleistung in Watt) garantiert deutlich geringer als bei älteren Modellen (wie SCB10/11).
Häufig gestellte Fragen
Die Umstellung auf die SCB14 Tier 1 (NX1) Vollkupfer-Serie bietet massive betriebliche und wirtschaftliche Vorteile:
1) Unübertroffener Energie-ROI:Die SCB14-Serie reduziert die Leerlaufverluste um etwa 20–30 % und die Gesamtverluste unter Last um 35 % im Vergleich zu den älteren SCB11-Modellen. Über eine typische Betriebsdauer von 25 Jahren entspricht dies einer Ersparnis von mehreren Zehntausend Dollar an Stromkosten.
2) Überlegene thermische Zuverlässigkeit:Vollkupferwicklungen erzeugen unter hoher Last deutlich weniger Wärme als Aluminiumwicklungen. Dadurch wird die thermische Alterung der Harzisolierung verhindert, sodass der Transformator auch starke Lastspitzen problemlos bewältigt, ohne auszulösen oder an Leistung zu verlieren.
3) Einhaltung der Vorschriften und Subventionen:Moderne Infrastrukturvorschriften fordern zunehmend Energieeffizienz der Stufe 1. Die Installation eines SCB14 stellt sicher, dass Ihre Anlage die aktuellen Normen GB 20052-2024 vollständig erfüllt und qualifiziert Ihr Projekt häufig für Punkte im Bereich nachhaltiges Bauen oder Energiesparförderungen.
