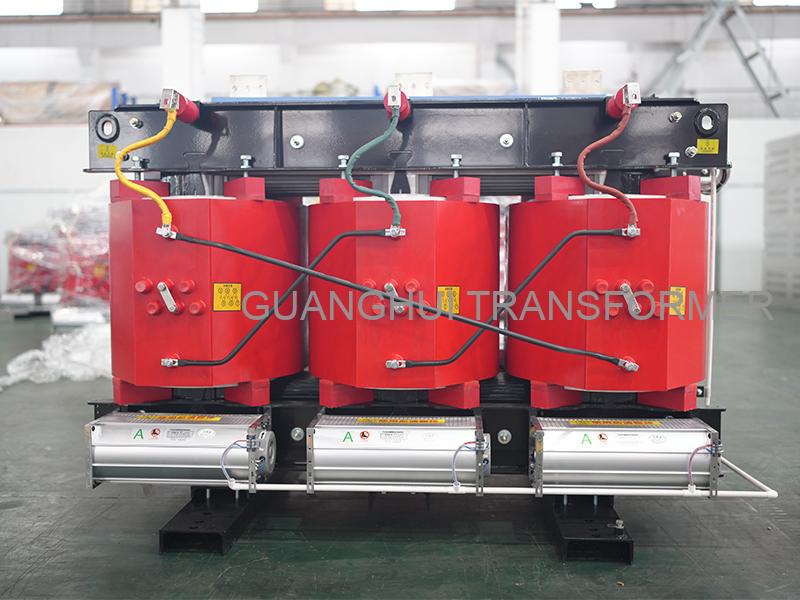

يُعدّ المحوّل الجاف متعدد الأغراض حجر الزاوية في توزيع الطاقة الحديث، لما يتميّز به من مرونة عالية وقابلية للتكيّف. صُمّم هذا المحوّل بدقة متناهية وفقًا لمعايير اللجنة الكهروتقنية الدولية والمعايير الوطنية، ويستخدم راتنج إيبوكسي عالي القوة مصبوب بالتفريغ، بالإضافة إلى تصميمات مُحسّنة لخفض مستوى الضوضاء. يجمع هذا المحوّل بسلاسة بين مزايا المعدات الجافة الخالية من الزيت، والصديقة للبيئة، والآمنة تمامًا من مخاطر الحريق، مع قابلية تكيّف شاملة في مختلف الصناعات. وبفضل كفاءته في استهلاك الطاقة من المستوى الثاني (Nx2)، يُعدّ الخيار الأمثل والأكثر موثوقية وفعالية من حيث التكلفة للمحطات الفرعية الكبيرة والمتوسطة، وتحديثات المصانع الصناعية، والمباني التجارية الشاهقة، ومشاريع دمج الطاقة المتجددة.
المعايير الأساسية:
• كفاءة الطاقة:كفاءة المستوى 2 (سلسلة scb10، gb 20052-2024 nx2).
• بناء:عزل مصبوب من الراتنج الصلب + بصمة مدمجة قابلة للتكيف بدرجة عالية.
• وضع التبريد:الوضع المزدوج an / af (يعزز الهواء القسري السعة بأمان بنسبة تصل إلى 30٪).
ميزات المنتج
صُممت هذه الوحدة بموصلات جهد عالي قابلة للتخصيص بدرجة كبيرة وأبعاد صغيرة، مما يسمح لها باستبدال الوحدات القديمة بسلاسة في أي قطاع صناعي أو تجاري تقريبًا.
تصميم خالٍ من الزيوت بنسبة 100% باستخدام راتنج إيبوكسي عالي الجودة مقاوم للهب. يعمل كحاجز ذاتي الإطفاء، مما يزيل جميع مخاطر الانفجار في الأماكن الداخلية المكتظة بالسكان.
يلتزم بمعايير كفاءة المستوى الثاني من SCB10 (NX2). ويقلل الفاقد بنسبة 20% إلى 40% مقارنة بالأنظمة القديمة، مما يحقق التوازن الأمثل بين الاستثمار الرأسمالي وتوفير الطاقة.
يتميز بقلب من الفولاذ السيليكوني عالي الجودة مُجمّع بوصلات متداخلة بزاوية 45 درجة. هذا يُخفف الاهتزاز المغناطيسي بشكل كبير، مما يحافظ على مستويات الضوضاء منخفضة للغاية للبيئات الهادئة.
يعتمد النظام بشكل قياسي على التبريد بالهواء الطبيعي. ويمكن لتفعيل نظام التبريد بالهواء القسري الاختياري أن يزيد من القدرة التشغيلية بنسبة تصل إلى 30% بأمان خلال فترات ذروة الطلب.
مع عدم وجود زيت عازل للمراقبة أو الاستبدال، يتم تقليل الصيانة التشغيلية إلى فحوصات بصرية بسيطة ومسح الغبار عن المروحة من حين لآخر، وهو أمر مثالي لعقد الشبكة شبه غير المراقبة.
المواصفات الرئيسية (سلسلة scb10 للأغراض العامة)
| المعلمة | القيمة النموذجية | وصف |
| كفاءة الطاقة | المستوى 2 (gb 20052-2024 nx2) | المعيار الأمثل لشبكات التوزيع العالمية عالية الاستقرار وذات الميزانية المحدودة. |
| الجهد المقنن | الجهد العالي: 10 كيلو فولت / 35 كيلو فولت الجهد المنخفض: 0.4 كيلو فولت | مخرج توزيع ثلاثي الأطوار عالي الدقة لتزويد المراكز التجارية والصناعية بالطاقة مباشرة. |
| مجموعة المتجهات | dyn11 | وصلة قياسية تضمن التعامل القوي مع الأحمال الكهربائية غير المتوازنة الشديدة. |
| فقدان الحمل | تقريبًا من 0.18 كيلوواط إلى 4.3 كيلوواط | انخفاض موثوق في هدر الطاقة أثناء الخمول بفضل هيكل من الفولاذ السيليكوني عالي الجودة. |
| فقدان الحمل (120 درجة مئوية) | حوالي 1.2 كيلوواط ~ 24.0 كيلوواط | كفاءة تحويل الطاقة المستقرة في ظل أحمال التوزيع المستمرة. |
| هيكل الحماية | ip00 (مفتوح) / ip20 (مغلق) | قابلة للتكيف بدرجة عالية؛ مفتوحة للغرف النظيفة، ومغلقة للأقبية التجارية المشتركة. |
المرجع الفني الكامل للسلسلة (منصة scb10: 30 كيلو فولت أمبير ~ 3150 كيلو فولت أمبير)
| سعة (qua) | مقاومة (%) | بدون حمولة خسارة (w) | فقدان الحمل (في) | الوزن الإجمالي (كجم) | أبعاد العرض × العمق × الارتفاع (مم) |
| 30 | 4.0 | 180 | 600 | 250 | 800×600×900 |
| 50 | 4.0 | 240 | 870 | 320 | 850×650×950 |
| 100 | 4.0 | 380 | 1500 | 550 | 950×700×1000 |
| 160 | 4.0 | 540 | 2000 | 750 | 1050×750×1050 |
| 200 | 4.0 | 620 | 2400 | 880 | 1100×800×1100 |
| 250 | 4.0 | 720 | 2800 | 1050 | 1150×800×1150 |
| 315 | 4.0 | 880 | 3400 | 1250 | 1200×850×1200 |
| 400 | 4.0 | 980 | 4100 | 1450 | 1250×900×1250 |
| 500 | 4.0 | 1160 | 4900 | 1700 | 1300×950×1300 |
| 630 | 4.5 | 1340 | 6200 | 1950 | 1350×1000×1350 |
| 800 | 4.5 | 1520 | 7500 | 2300 | 1400×1000×1400 |
| 1000 | 4.5 | 1770 | 8800 | 2700 | 1450×1050×1450 |
| 1250 | 4.5 | 2090 | 10800 | 3200 | 1550×1100×1550 |
| 1600 | 4.5 | 2450 | 13200 | 3800 | 1650×1150×1650 |
| 2000 | 4.5 | 3000 | 16000 | 4500 | 1750×1250×1800 |
| 2500 | 4.5 | 3600 | 19500 | 5300 | 1850×1300×1900 |
| 3150 | 4.5 | 4300 | 24000 | 6500 | 2000×1400×2100 |
* يعرض الجدول أعلاه نطاق المعلمات الكامل لمنصة scb10 العالمية. تُستخدم الأبعاد والأوزان كمرجع دقيق لتخطيط مساحة غرفة الكهرباء. ستُضيف العلب الواقية (IP20/IP40) اختلافات طفيفة.
التعليمات
لضمان أقصى عمر افتراضي وأقصى قدرة لمحولك الجاف للأغراض العامة، اتبع إرشادات التركيب الداخلي الهامة التالية:
1) التهوية والمسافات:تعتمد المحولات الجافة كليًا على الهواء المحيط لتبريدها. يجب الحفاظ على مسافة لا تقل عن 0.8 متر إلى 1.0 متر بينها وبين الجدران ومفاتيح التوزيع الكهربائية المحيطة لضمان تدفق الهواء الطبيعي بسلاسة. أما بالنسبة للمحولات الأكبر حجمًا التي تستخدم نظام التبريد بالهواء القسري، فيجب التأكد من عدم وجود عوائق أمام فتحات التهوية.
2) أنظمة تهوية الغرف:لا يمكن إغلاق غرفة الكهرباء بالكامل، بل يجب أن تحتوي على فتحات تهوية كافية للتهوية الطبيعية. بالنسبة للوحدات ذات السعة العالية (≥800 كيلو فولت أمبير)، يجب تجهيز الغرفة بمراوح شفط فعالة مثبتة بالقرب من السقف لطرد الهواء الساخن المتصاعد، مع الحفاظ على درجة حرارة الغرفة المحيطة أقل من 40 درجة مئوية.
3) اختيار الغلاف المناسب:إذا كانت غرفة الكهرباء نظيفة وآمنة ومخصصة للأفراد المؤهلين فقط، فإن الوحدة المفتوحة (IP00) توفر أفضل تبريد. أما إذا كانت الغرفة مشتركة أو متربة أو معرضة لخطر القوارض، فيجب طلب المحول مع غلاف واقٍ IP20 (شبكة قياسية) أو IP40 (معدن صلب)، مع التأكد من إحكام إغلاق منافذ دخول الكابلات بعد التركيب.
