سعر محول كهربائي جاف متوسط إلى كبير السعة بقدرة 1000 كيلو فولت أمبير

محولات كهربائية جافة

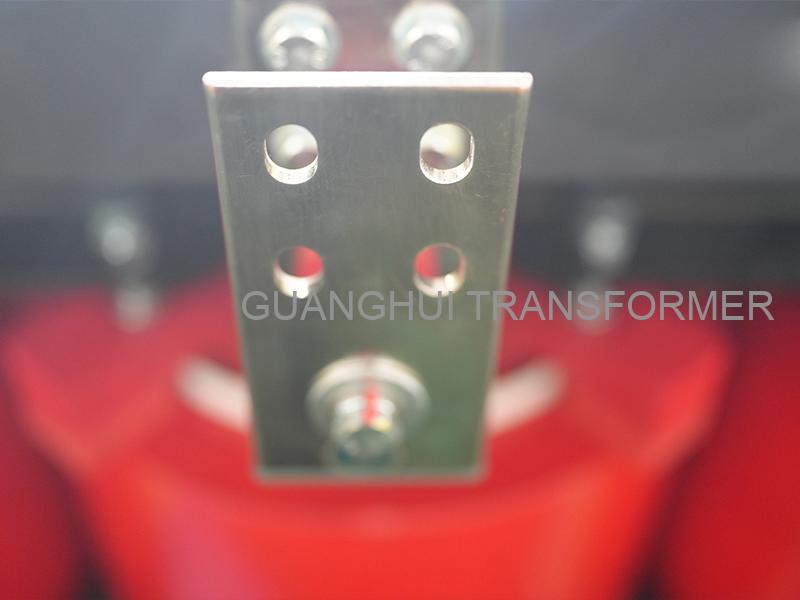

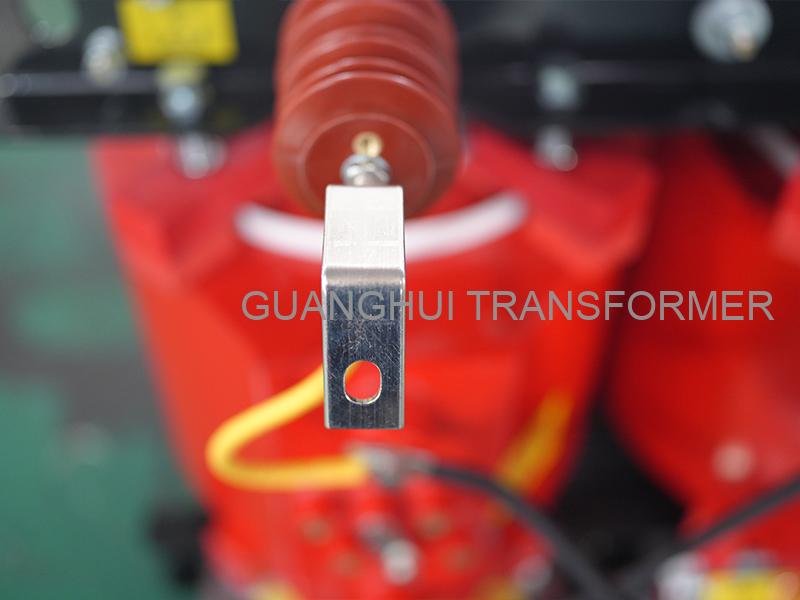

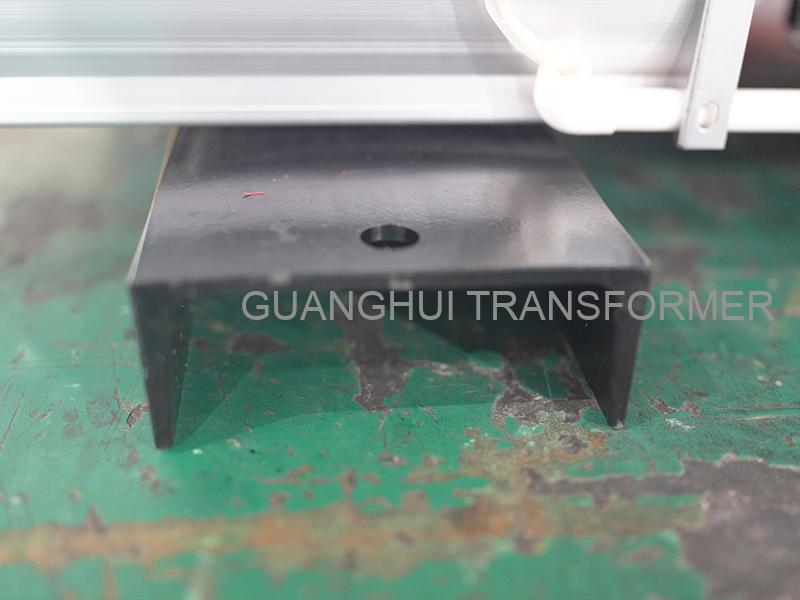

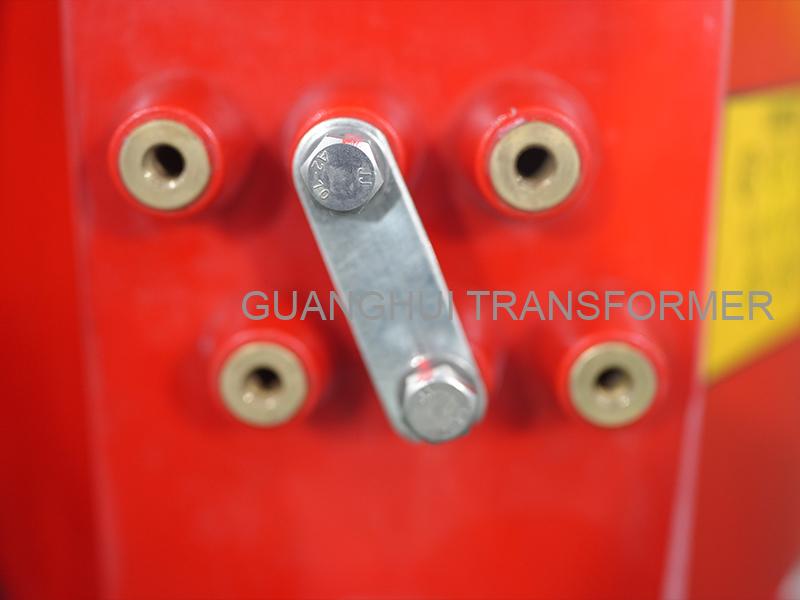

محول كهربائي جاف من نوع الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير (سعة متوسطة إلى كبيرة)

محول كهربائي جاف من نوع الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير (سعة متوسطة إلى كبيرة)

يُعدّ المحوّل الجاف بقدرة 1000 كيلو فولت أمبير حلاً موثوقًا وفعالًا للغاية لتوزيع الطاقة، وهو مصمم للتطبيقات التجارية والصناعية. على عكس المحوّلات المملوءة بالزيت، يستخدم هذا المحوّل الهواء كوسيط تبريد، مما يُزيل مخاطر الحريق والتلوث البيئي. يتميز بأداء عزل ممتاز، وتشغيل هادئ، ومتطلبات صيانة قليلة، مما يجعله مثاليًا للتركيبات الداخلية مثل المستشفيات والمدارس ومراكز البيانات. بفضل تصميمه المدمج وقدرته الفائقة على تحمل الأحمال الزائدة، يضمن هذا المحوّل الجاف ذو قدرة 1000 كيلو فولت أمبير خرج جهد مستقر وعمر خدمة طويل، مما يوفر قيمة استثنائية للأنظمة الكهربائية الحديثة.

المعايير الأساسية:

• كفاءة الطاقة:كفاءة المستوى 2 (متوافق مع GB 20052-2024).

• بناء:عزل محسّن بالراتنج المصبوب + تبريد مزدوج an/af.

• ضمان:ضمان قياسي لمدة 3 سنوات (يغطي المكونات الأساسية).

اطلب حلك المخصص

رمز ميزات المنتج

آمن وصديق للبيئة

عملية صب الراتنج المحسّن الخالية تمامًا من الزيت. مقاومة للهب بطبيعتها وذاتية الإطفاء، مما يقضي تمامًا على مخاطر الانفجار في المناطق التجارية والصناعية ذات الكثافة السكانية العالية.

فقد منخفض وعمر طويل

يفي بمعايير الكفاءة من المستوى الثاني. تعمل اللفات النحاسية ذات المقطع العرضي الكبير على تقليل فقد المقاومة بشكل كبير. يتميز هيكل الراتنج الصلب بمقاومته الطبيعية للرطوبة والغبار، مما يضمن عمرًا تصميميًا يزيد عن 25 عامًا.

موثوقية عالية

مزود بحماية ذكية شاملة تتضمن أجهزة تحكم في درجة الحرارة وأجهزة حماية من زيادة التيار. يضمن الغلاف السميك المغلق بالكامل الاستقرار في الإعدادات المعقدة الداخلية أو شبه الخارجية.

قدرة على التكيف

يُتيح التصميم المعياري إمكانية التركيب داخل الأرضيات أو في التصاميم الخارجية المُجهزة مسبقًا دون الحاجة إلى بناء حفر مخصصة للزيت. يتميز بقدرة تحمل عالية للأحمال الزائدة قصيرة المدى تصل إلى 1.2 ضعف، مما يضمن أعلى مستويات الموثوقية.

تكلفة صيانة منخفضة

لا يتطلب الأمر اختبار الزيت أو استبداله. كل ما هو مطلوب لمحول جاف بقدرة 1000 كيلو فولت أمبير هو مسح الغبار بانتظام لقنوات التبريد وإجراء فحوصات بصرية على حالة عزل الملفات، مما يحافظ على تكاليف التشغيل والصيانة منخفضة للغاية.

التشغيل والصيانة الذكيان (اختياري)

يمكن تزويد المحول الجاف بقدرة 1000 كيلو فولت أمبير بنظام مراقبة ذكي لتتبع درجات حرارة الملفات وتيارات الحمل وحالة العزل عن بعد، مما يدعم تحذيرات الأعطال ويقلل من الدوريات اليدوية.

رمز المواصفات الرئيسية (محول جاف من النوع 1000 كيلو فولت أمبير من سلسلة SCB13)

المعلمة	القيمة النموذجية	وصف
السعة المقدرة	1000 كيلو فولت أمبير	قدرة ظاهرية موثوقة مصممة خصيصًا للمجمعات التجارية الكبيرة ومراكز المناطق الصناعية.
الجهد المقنن	الجهد العالي: 10 كيلو فولت \| الجهد المنخفض: 0.4 كيلو فولت	جهد الشبكة القياسي، قابل للتكيف بدرجة عالية مع أنظمة التوزيع الإقليمية المتنوعة.
مجموعة المتجهات	dyn11 / yyn0	تضمن الوصلات الرئيسية التكامل السلس وإمداد الأحمال المتوازن.
مقاومة	4.5% ~ 6.0%	يحد بشكل فعال من تيارات قصر الدائرة، مما يحمي معدات التوزيع في اتجاه التيار.
فقدان الحمل	≤ 1.15 كيلوواط (scb13)	متوافق مع المستوى الثاني؛ استهلاك منخفض للغاية في وضع الخمول يقلل بشكل كبير من تكاليف الكهرباء العامة.
فقدان الحمل (120 درجة مئوية)	≤ 8.60 كيلوواط	تضمن اللفات النحاسية الحد الأدنى من المقاومة، مما يزيد من تحويل الطاقة تحت الحمل.
ارتفاع درجة حرارة اللفائف	≤ 100 ألف (الفئة f)	يمنع العزل الراتنجي والتهوية القوية تدهور العزل الناتج عن الحرارة.
مستوى الضوضاء	≤ 50~55 ديسيبل (أ)	يُساهم التصميم الممتص للصدمات في خلق بيئة هادئة للغاية، مما يمنع التلوث الضوضائي.
طريقة التبريد	تشغيل / إيقاف (وضع مزدوج)	يتعامل الهواء الطبيعي مع الأحمال القياسية؛ بينما يعمل الهواء القسري (af) على زيادة سعة التحميل بنسبة 30% إضافية بأمان.

رمز وصف تفصيلي

يُعدّ المحوّل الجافّ ذو الراتنج المصبوب بقدرة 1000 كيلو فولت أمبير (سلسلة SCB13 الشائعة) وحدةً ثلاثية الأطوار ذات كفاءة من المستوى الثاني، ويُعتبر خيارًا مثاليًا لتوزيع الطاقة متوسطة إلى كبيرة الحجم. تكمن ميزته الأساسية في سلامته البيئية المطلقة، إلى جانب هيكله القويّ القادر على تحمّل الأحمال. وبفضل استخدام راتنج الإيبوكسي الصلب المصبوب، يمنع دخول الرطوبة والغبار، ويُوفّر خصائص مقاومة للهب لا مثيل لها، ممّا يُزيل مخاطر الحريق والتسرّب الخطيرة المرتبطة بالبدائل المغمورة بالزيت.

صُمم هذا المحول الجاف باستخدام ملفات نحاسية كبيرة المقطع ونظام تبريد متطور ثنائي الوضع يعمل بالحمل الحراري للهواء، مما يحقق تشغيلًا مستقرًا للغاية مع فقد منخفض. يعمل بسلاسة في نطاق درجات حرارة من -25 درجة مئوية إلى 40 درجة مئوية، ويُظهر قدرات استثنائية على تحمل الأحمال الزائدة، مدعومة بنظام تبريد اختياري بالهواء القسري يزيد السعة بنسبة 30%. بفضل تصميمه المعياري وأدائه فائق الهدوء،محول كهربائي جافيتم نشرها على نطاق واسع في المناطق شديدة الحساسية مثل المجمعات التجارية ومراكز البيانات والمحطات الصناعية الرئيسية الدقيقة.

رمز معلمات وسيناريوهات نوع scb10

المعلمة	القيمة النموذجية	وصف
كفاءة الطاقة	gb 20052-2024 المستوى 2 (nx2)	يتكيف مع متطلبات الامتثال الأساسية لتوفير الطاقة.
فقدان الحمل	حوالي 1.30 كيلوواط	أعلى قليلاً من scb13، مما يلبي الاحتياجات الأساسية للجهد المتوسط.
فقدان الحمل (120 درجة مئوية)	حوالي 9.60 كيلوواط	يتوافق مع طراز scb13 ذي السعة نفسها تحت الحمل.
تفريغ جزئي	≤ 10 قطع	أداء عزل موثوق به، مما يضمن السلامة التشغيلية الأساسية.
المادة الأساسية	فولاذ سيليكون عالي الجودة قياسي	يوازن بين النفاذية المغناطيسية والتكلفة للعمليات التقليدية.
السيناريوهات القابلة للتطبيق	ميزانية محدودة، حمولة ≤ 60%	مثالية للمجمعات التجارية القياسية، ومراكز التصنيع الصغيرة، وتحديثات الشبكات القديمة.

رمز المرجع الفني القياسي لسلسلة scb13

سعة (qua)	مقاومة (%)	بدون حمولة خسارة (w)	فقدان الحمل (في)	الوزن الإجمالي (كجم)	أبعاد العرض × العمق × الارتفاع (مم)
500	4.0	680	4800	1700	1300×950×1300
630	4.5	810	5880	1950	1350×1000×1350
800	4.5	980	7100	2300	1400×1000×1400
1000	4.5	1150	8600	2700	1450×1050×1450
1250	4.5	1350	10400	3200	1550×1100×1550
1600	4.5	1650	12800	3800	1650×1150×1650

* يعرض الجدول معايير منصة تقنية scb13 القياسية من النوع الجاف. الأبعاد والأوزان هي للإشارة فقط وقد تختلف بناءً على تخصيصات محددة للهيكل.

رمز التعليمات

يتطلب تركيب محول كهربائي جاف بقدرة 1000 كيلو فولت أمبير التركيز على التعامل الهيكلي، وتوسيع نطاق تعديل التصميم، والتهوية الكافية. وتشمل الاحتياطات الأساسية ما يلي:

1) تعديل تخطيط التركيب:يجب الحفاظ على مسافة آمنة لا تقل عن 1.5 متر من المعدات والكابلات الكهربائية المحيطة. كما يجب تخصيص قناة صيانة أوسع لا تقل عن 1.0 متر لضمان مساحة تشغيل آمنة لهذه المساحة الأكبر.

2) حجز مساحة التبريد:تأكد من وجود مسافة لا تقل عن 1.2 متر فوق الوحدة، ومسافة لا تقل عن 0.8 متر حول جوانبها. لا تقم بالتركيب في أماكن مغلقة تمامًا. يجب أن يكون تدفق الهواء الطبيعي غير معاق. في حال استخدام وضع التبريد بالهواء القسري، يجب أن تكون الغرفة مزودة بقنوات تهوية مناسبة.

3) مطابقة الطاقة والتأريض:يجب التأكد من أن جهد الإدخال/الإخراج يطابق تمامًا جهد الشبكة 10 كيلو فولت. يجب تأريض الغلاف والقلب بشكل موثوق بمقاومة ≤4 أوم لتوفير حماية كاملة من التسرب.

4) سهولة التعامل والتركيب المرن:هذه الوحدة ثقيلة (حوالي ٢٧٠٠ كجم). يجب التعامل معها باستخدام معدات رفع مخصصة أو رافعات شوكية شديدة التحمل، مع الحرص على عدم تعرض لفائف الراتنج لأي صدمات. عند تركيبها على الأرض، يجب أن تكون الأرض مستوية وصلبة، باستخدام دعامات قياسية متينة. قد يؤثر الميل سلبًا على كلٍ من العزل وأداء التبريد.
